Terremoto del 10 de agosto de 2026 — Eje Cafetero (Colombia)

1. Resumen del sismo

El evento corresponde a un sismo profundo de placa. En el Eje Cafetero, las distancias epicentrales a las estaciones con forma de onda oscilan típicamente entre 75 y 90 km. Las PGA horizontales en estaciones confiables alcanzan demandas elevadas (FLND, CIRS), coherentes con la severidad del movimiento en el corredor cafetero. El ShakeMap SGC reporta, a escala regional, PGA de grilla del orden de ~0.3 g y SA(0.3) hasta ~0.55 g.

2. Información recopilada del Servicio Geológico Colombiano

3. Metodología de procesamiento de señales

Sobre los acelerogramas .ANC se aplicó una cadena de post-proceso orientada a ingeniería estructural (ObsPy, NumPy, SciPy, Numba):

1. Corrección de línea base: demean, detrend lineal y taper coseno (5 %) para extremos ≈ 0.
2. Filtro pasabanda Butterworth de 4 polos, 0.10–25 Hz, fase cero (filtfilt).
3. Espectro de respuesta elástico SDOF, ζ = 5 %, método Nigam–Jennings (1969), T = 0–4 s (ΔT = 0.01 s); media geométrica horizontal EW–NS.

Parámetros no incorporados por falta de información

• Función de transferencia instrumental (TIPO DE EQUIPO no especificado).
• Deconvolución a roca (sin perfiles V_S / V_S30 por estación).
• RotD50/100 por rotación azimutal (se usó media geométrica EW–NS).
• Respuesta no lineal de sitio y geometría de ruptura / directividad.
• Condiciones de cimentación o caja del instrumento.
• CBOCA (Pereira): registro atípico frente a daños observados; posible defecto instrumental — excluir de análisis estadísticos y modelaciones (ver observación).

El movimiento procesado es el registrado en la estación, no necesariamente el de un predio con geología local distinta.

4. Factores de amplificación por efectos de sitio

Factores centrales recomendados para escalar un espectro base: S_a,sitio(T) = F_a(T) · S_a,base(T).

Guía completa: docs/guia_amplificacion_efectos_sitio.md · CSV: factores_amplificacion_sitio.csv

5. Estaciones sismológicas — localización y PGA (SGC)

Fuente: table-Estaciones-Localizacion-PGA.csv (79 estaciones).

Filas en tono cielo: estaciones con acelerograma ANC y espectros PSA/DRS en el repositorio. Fila con borde rojo (CBOCA): dato atípico — no usar en análisis estadísticos ni modelaciones.

6. Espectros de respuesta obtenidos por el SGC

Gráficos oficiales de PSA (pseudoaceleración) y DRS (desplazamiento espectral) al 5 % de amortiguamiento, para las estaciones con forma de onda en este repositorio. Archivos en Espectros/.

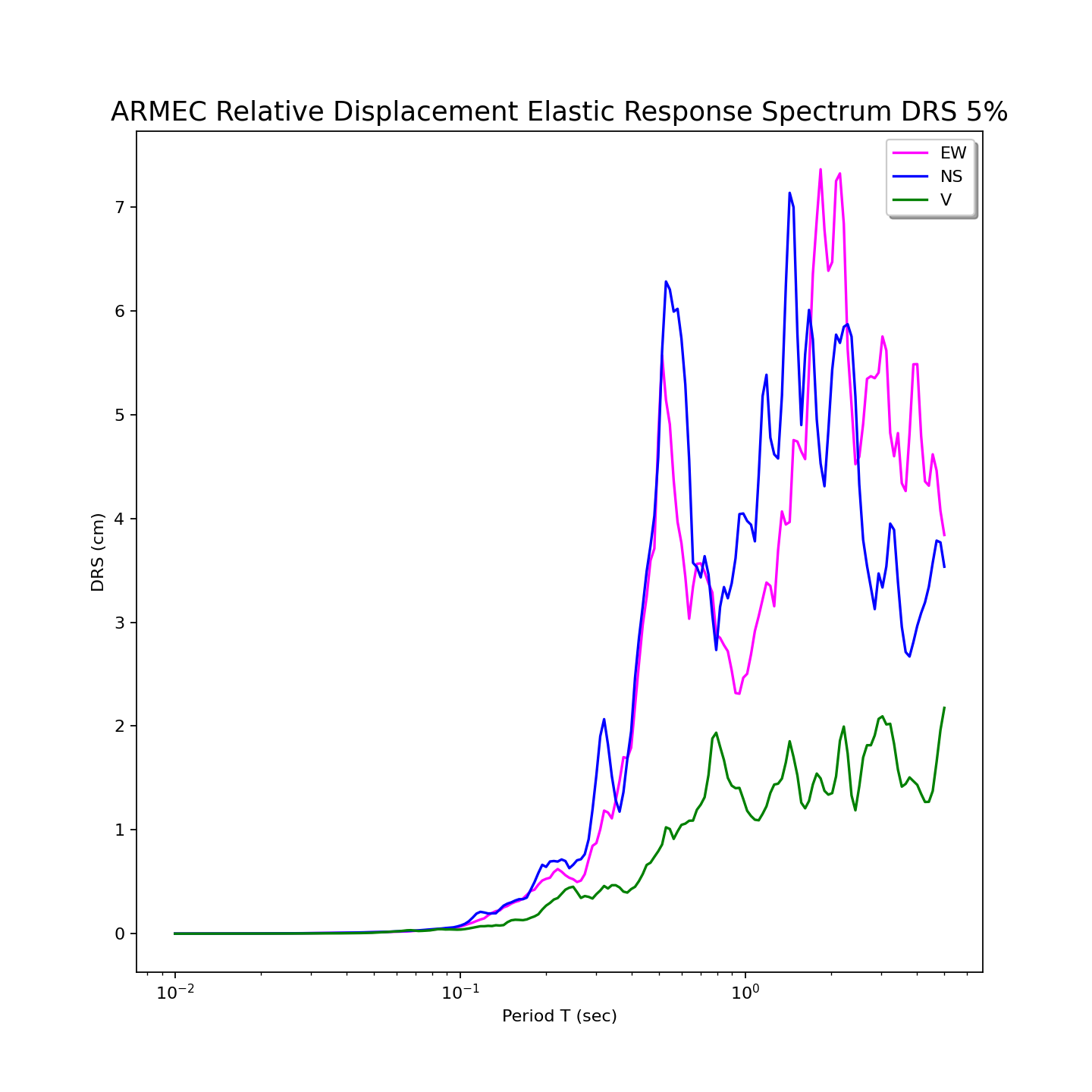

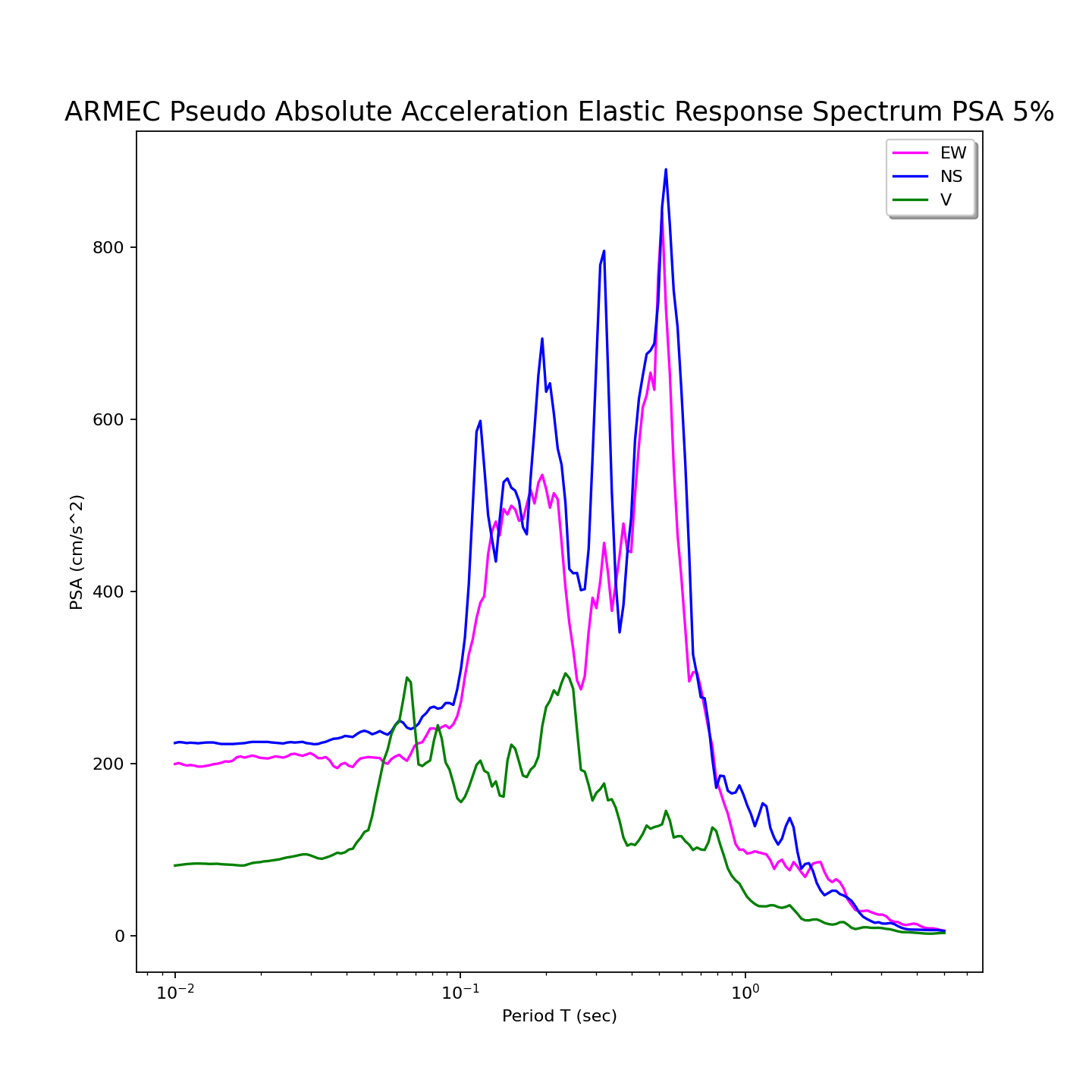

ARMEC — Armenia, Quindío

Acelerograma: SGC2026pqqmro_ARMEC_10.anc · Espectros oficiales SGC (ζ = 5 %)

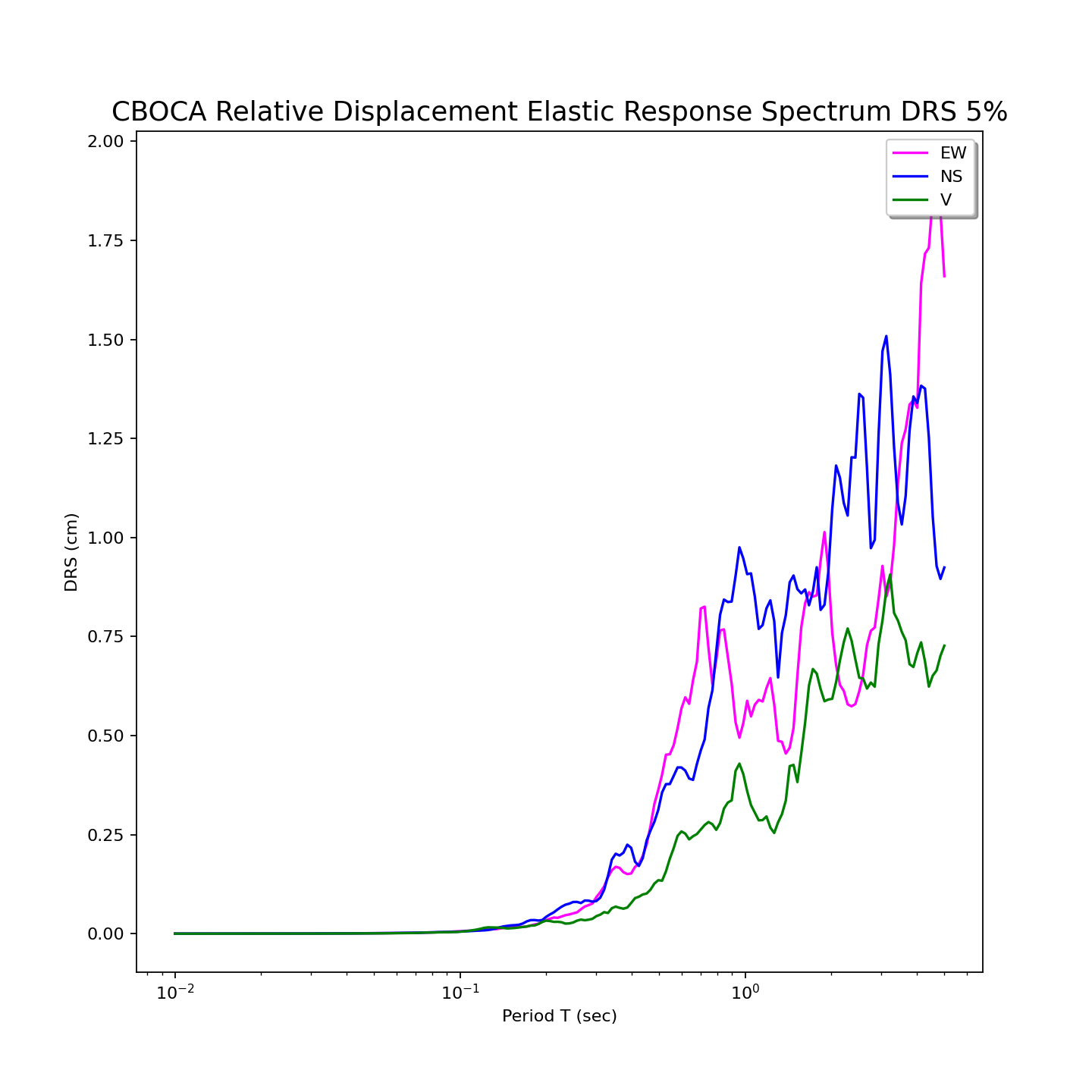

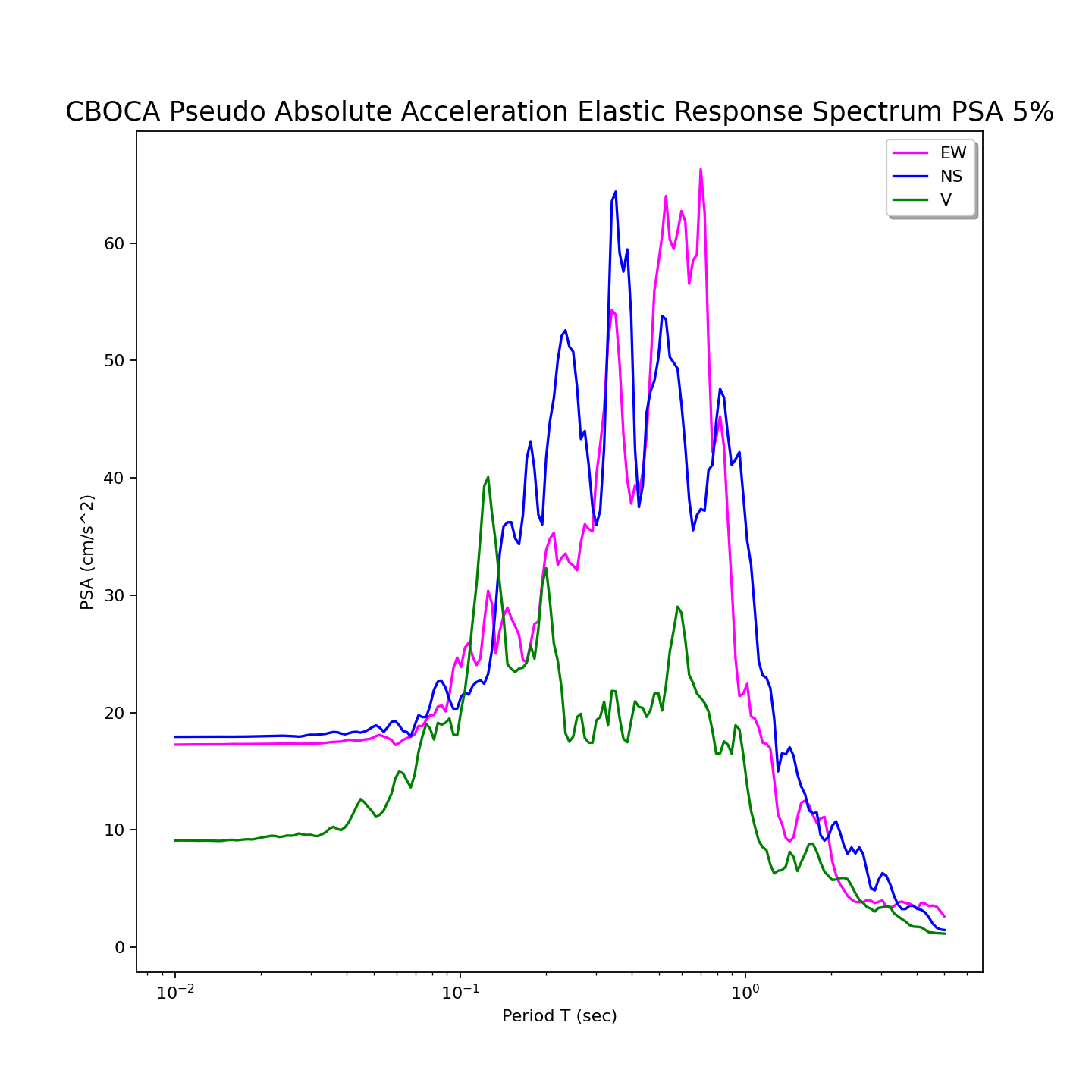

CBOCA — Pereira / Bocatoma, Risaralda — DATO ATÍPICO

Observación de calidad: los datos de CBOCA son un dato atípico respecto a la propagación del sismo y a los daños reales evidenciados en Pereira (ciudad más afectada). La estación podría estar defectuosa. No emplear estos datos en análisis estadísticos ni modelaciones detalladas.

Acelerograma: SGC2026pqqmro_CBOCA_10.anc · Espectros oficiales SGC (ζ = 5 %)

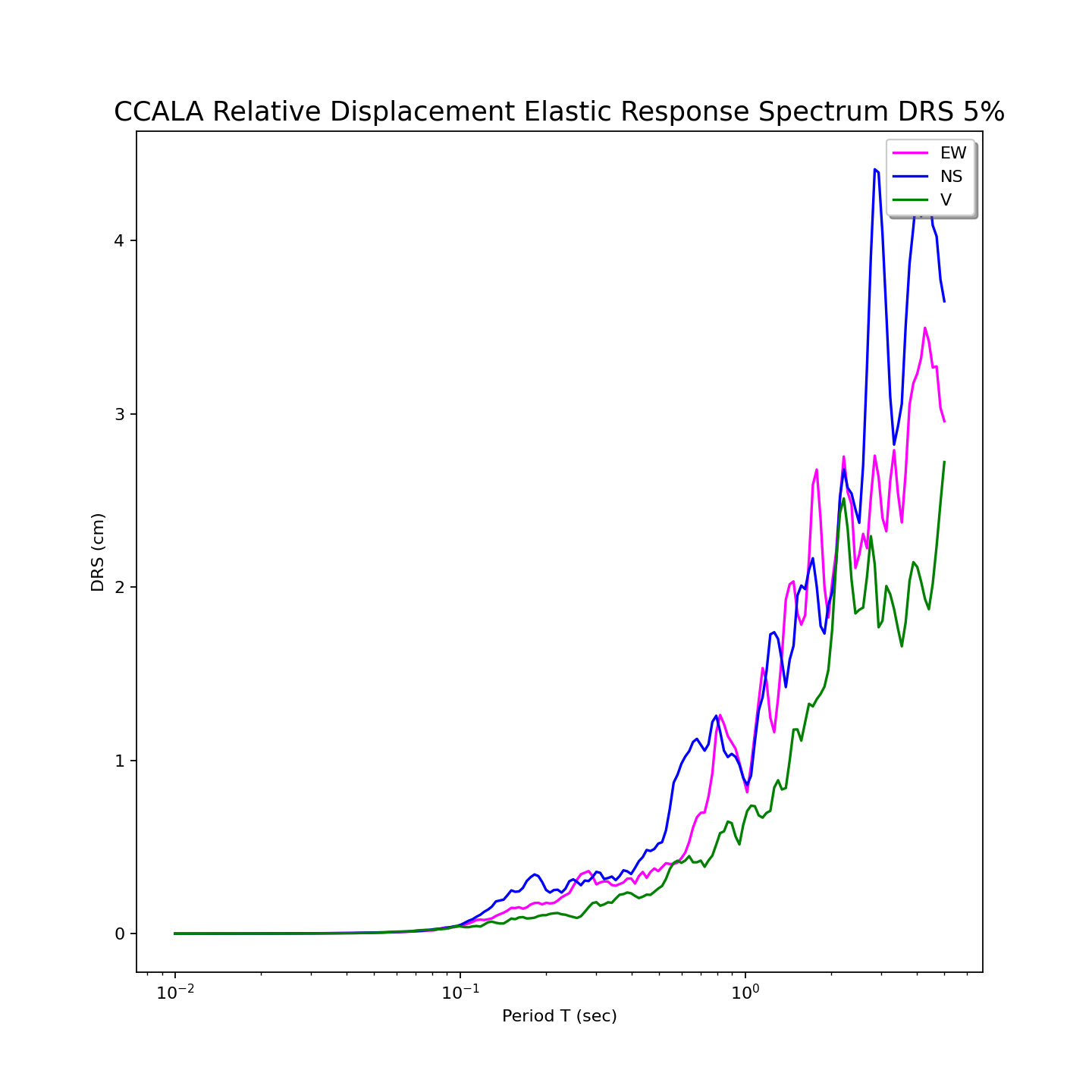

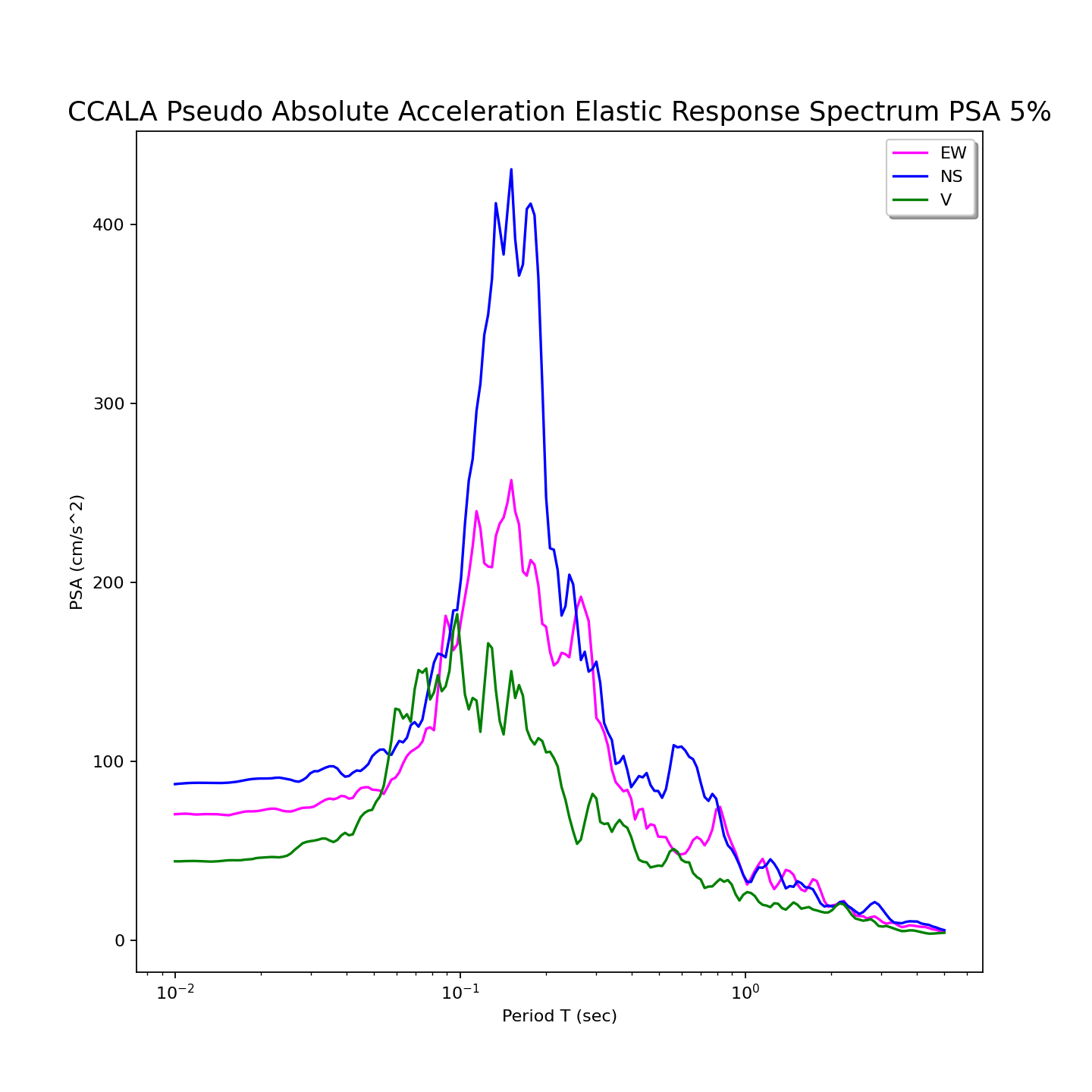

CCALA — Calarcá, Quindío

Acelerograma: SGC2026pqqmro_CCALA_10.anc · Espectros oficiales SGC (ζ = 5 %)

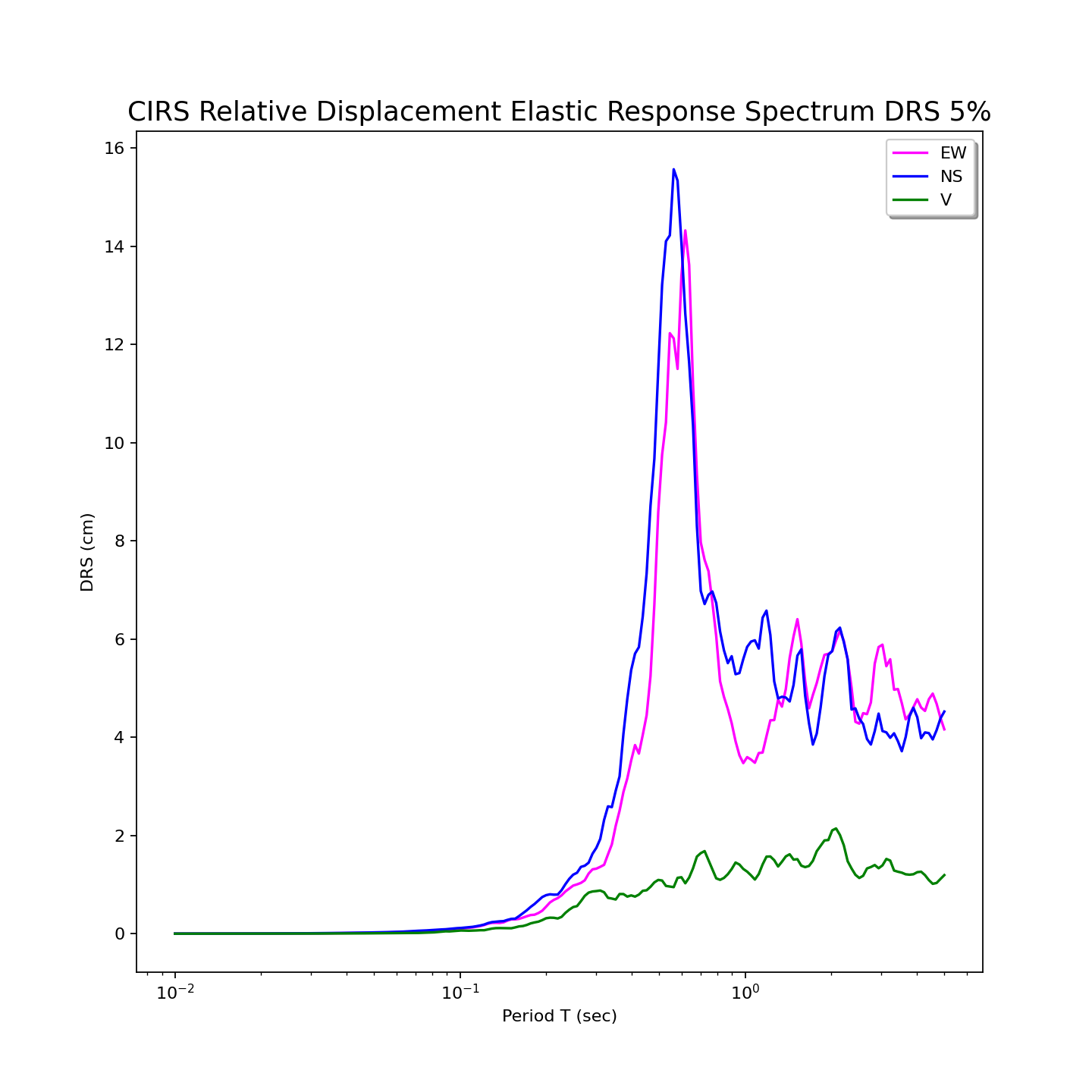

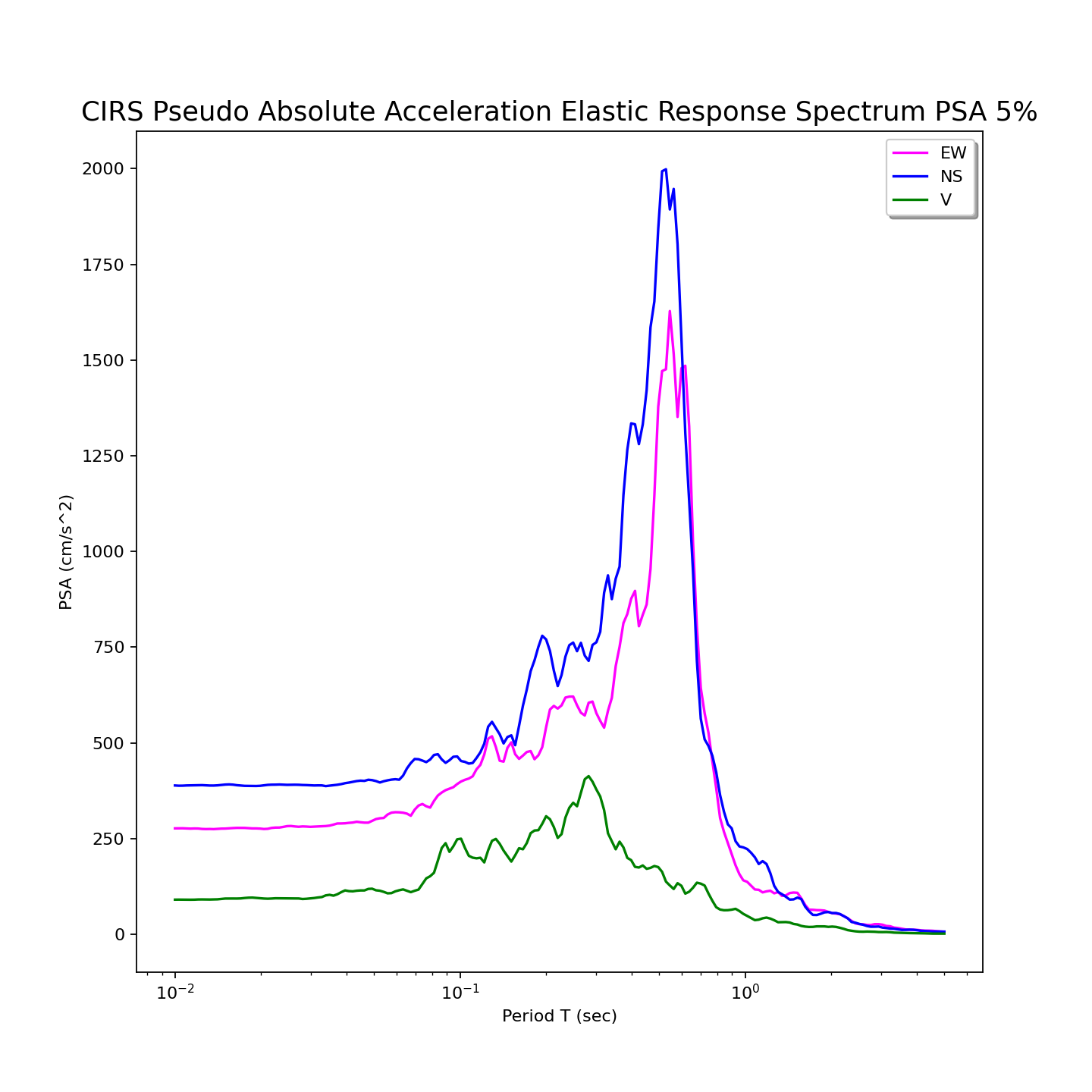

CIRS — Circasia, Quindío

Acelerograma: SGC2026pqqmro_CIRS_10.anc · Espectros oficiales SGC (ζ = 5 %)

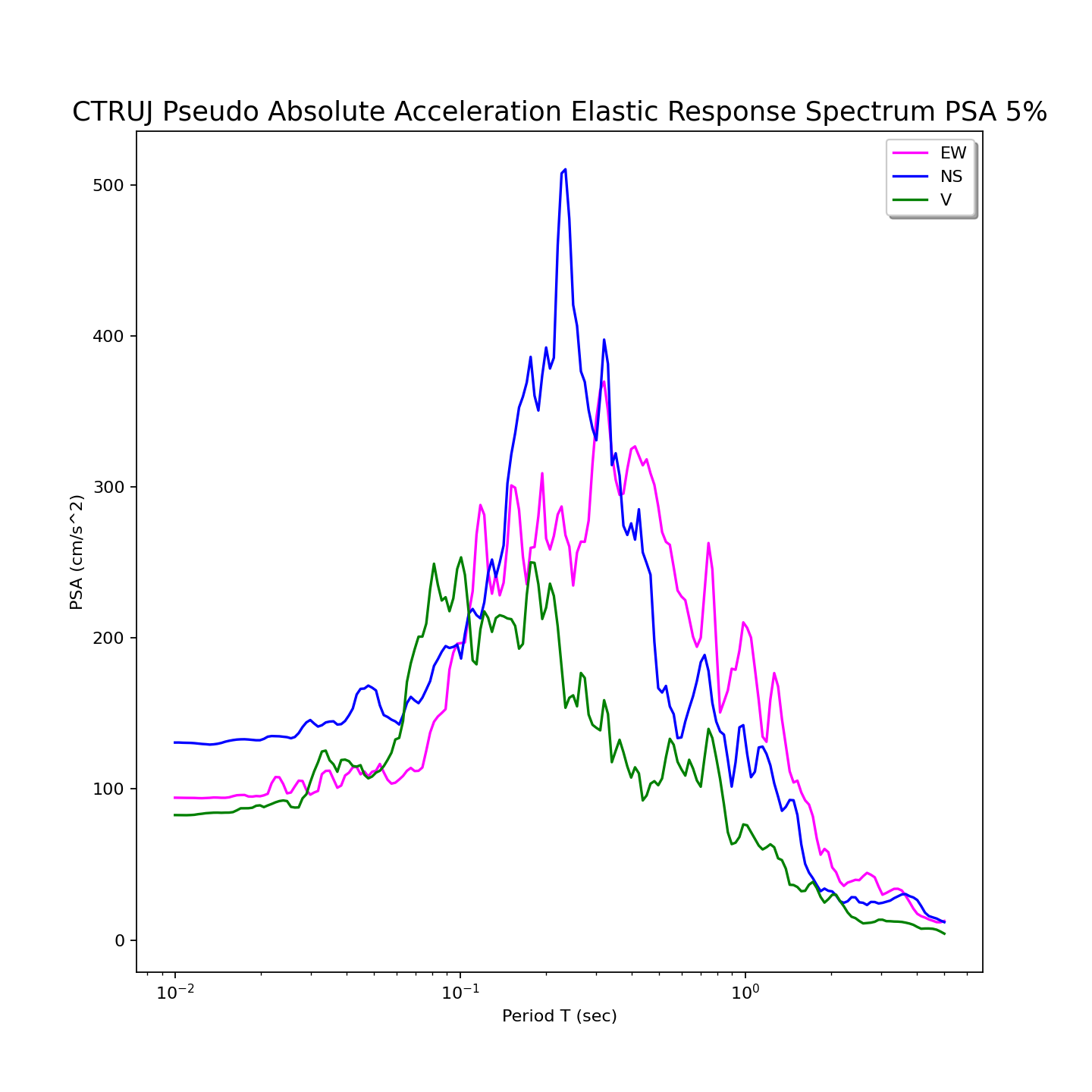

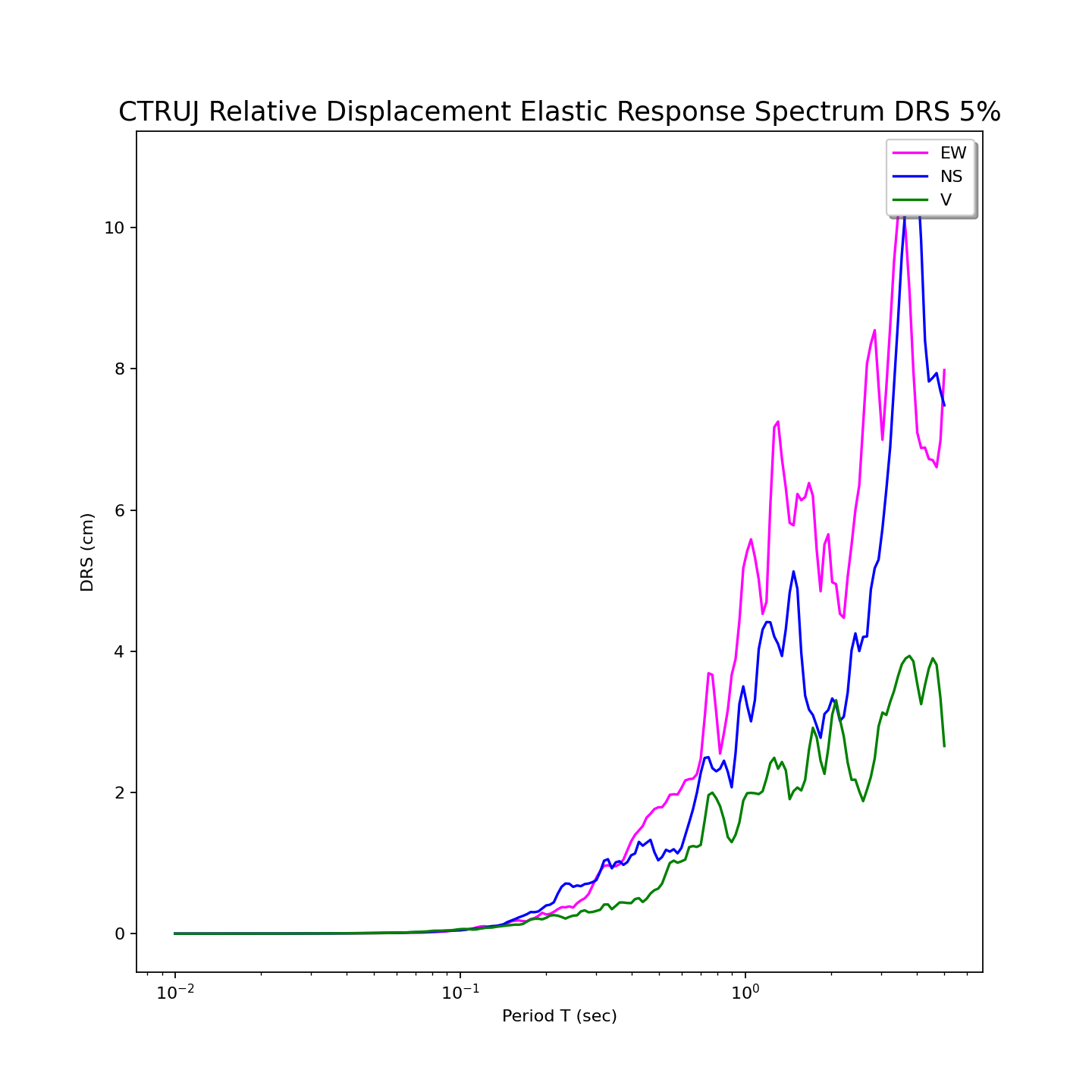

CTRUJ — Trujillo, Valle del Cauca

Acelerograma: SGC2026pqqmro_CTRUJ_10.anc · Espectros oficiales SGC (ζ = 5 %)

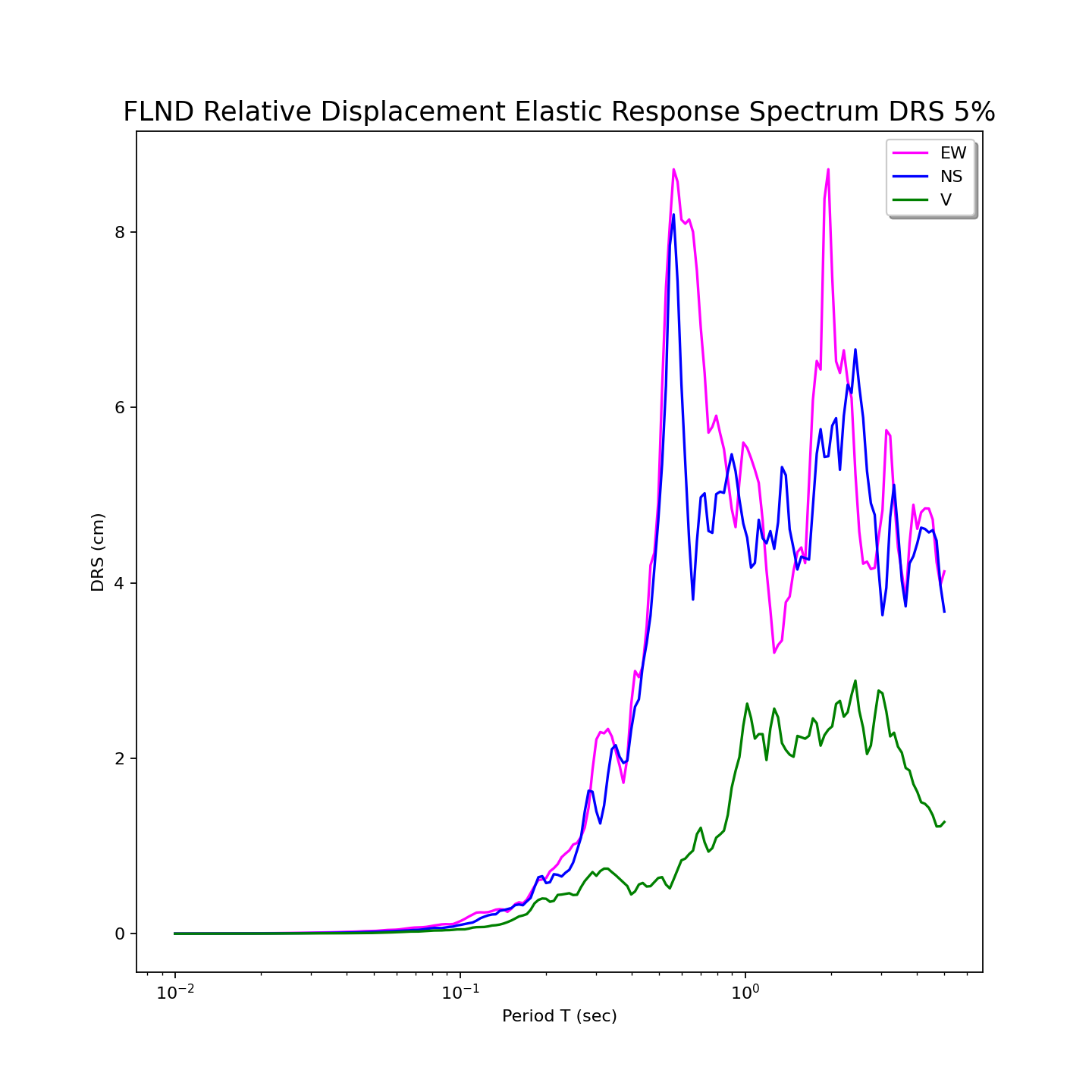

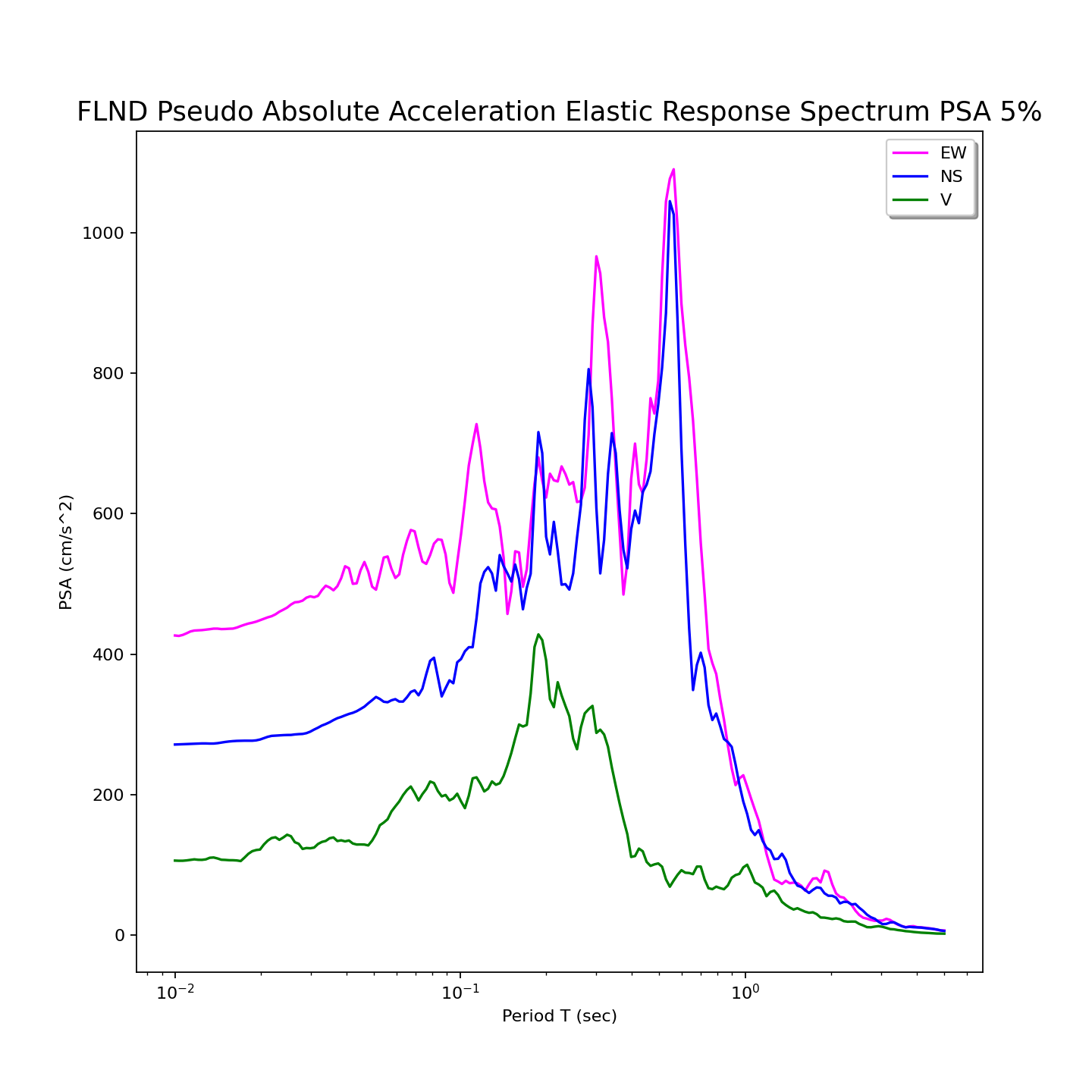

FLND — Filandia, Quindío

Acelerograma: SGC2026pqqmro_FLND_10.anc · Espectros oficiales SGC (ζ = 5 %)

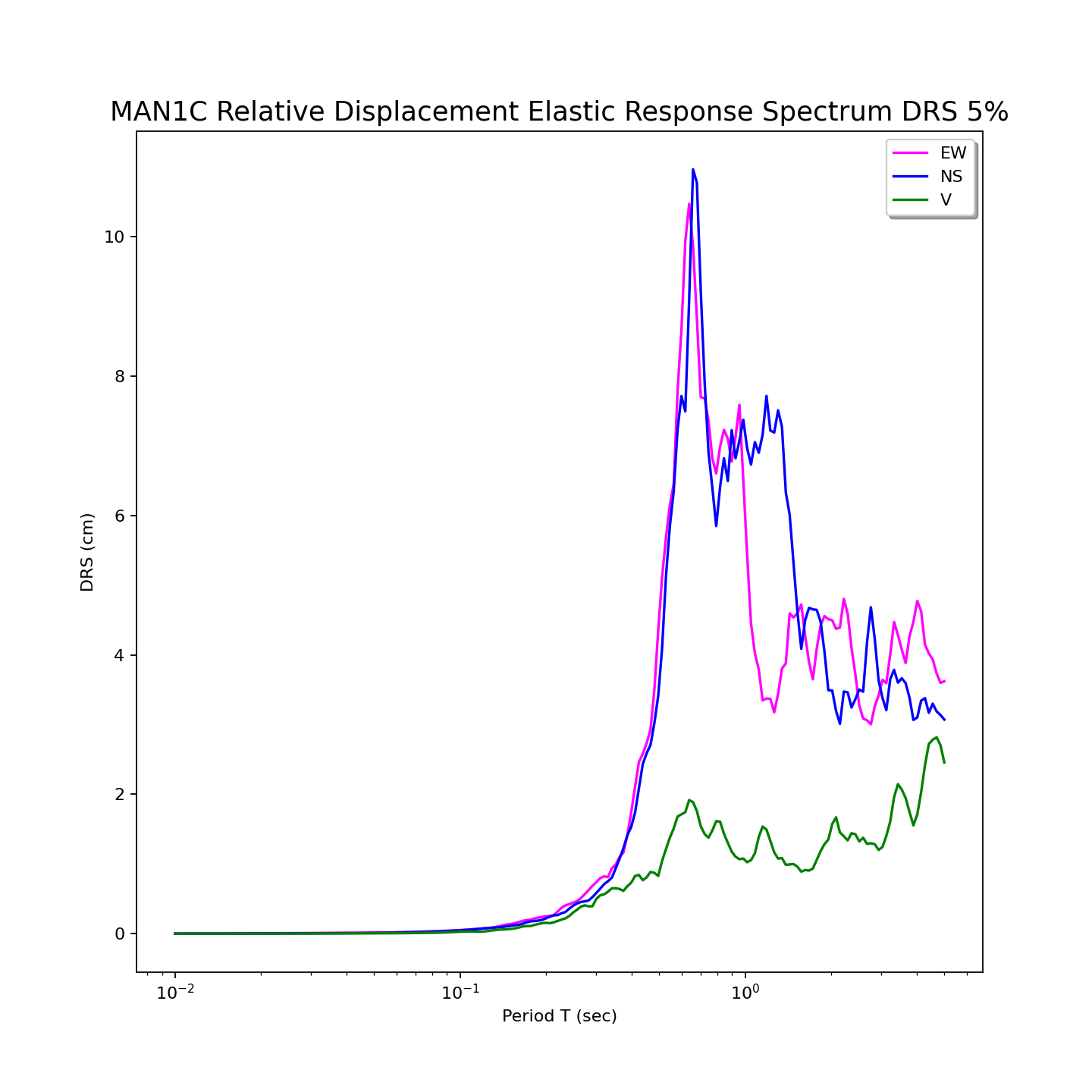

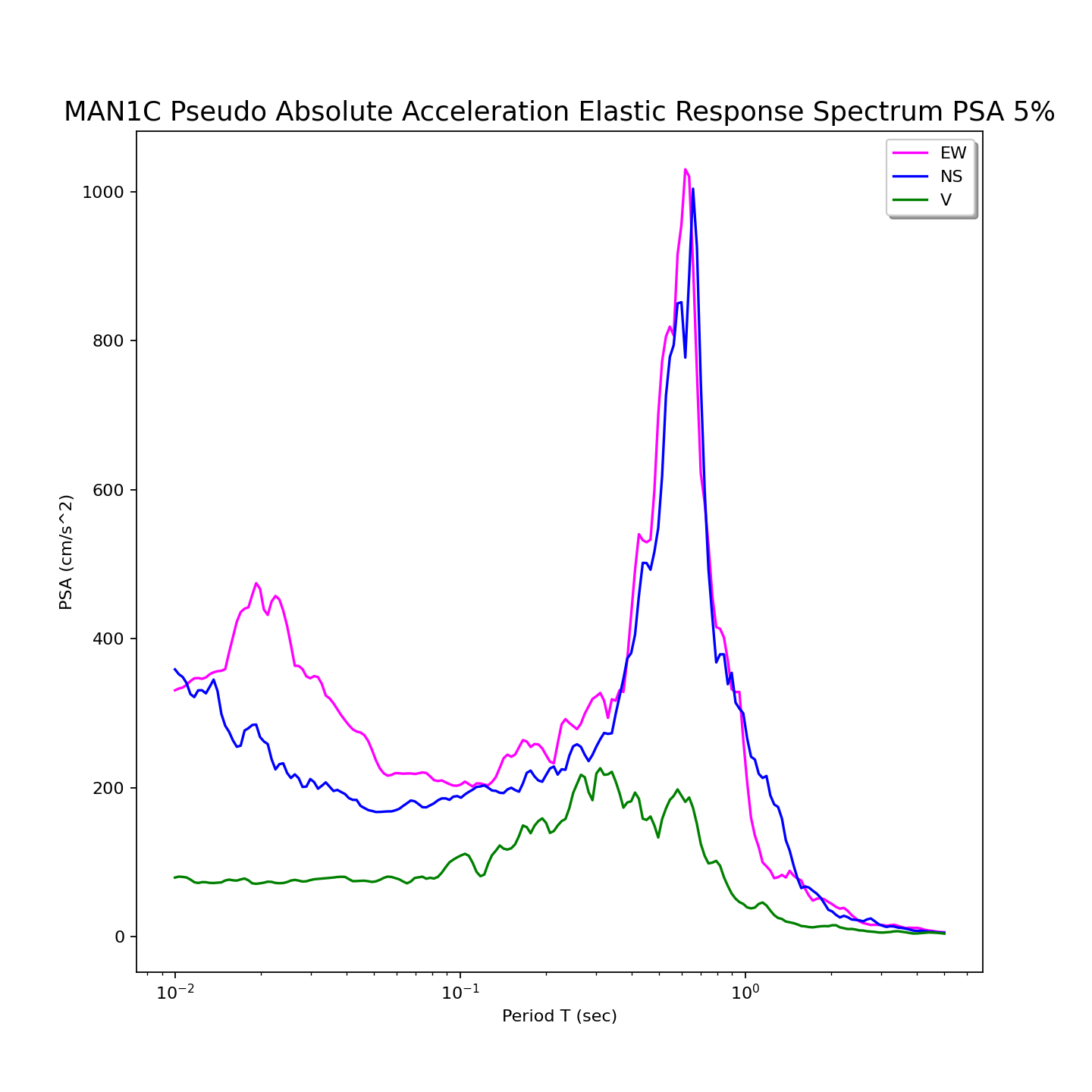

MAN1C — Manizales, Caldas

Acelerograma: SGC2026pqqmro_MAN1C_10.anc · Espectros oficiales SGC (ζ = 5 %)

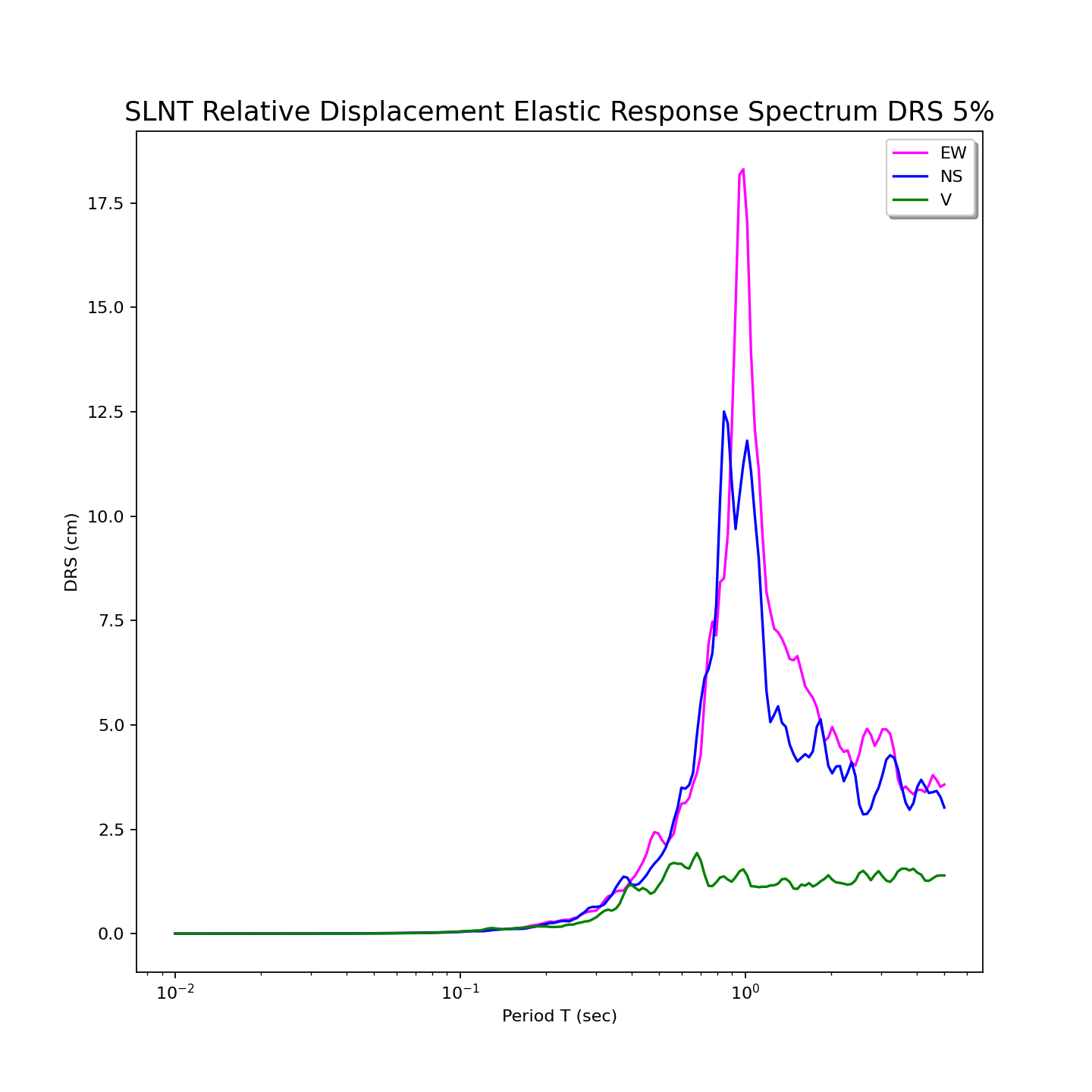

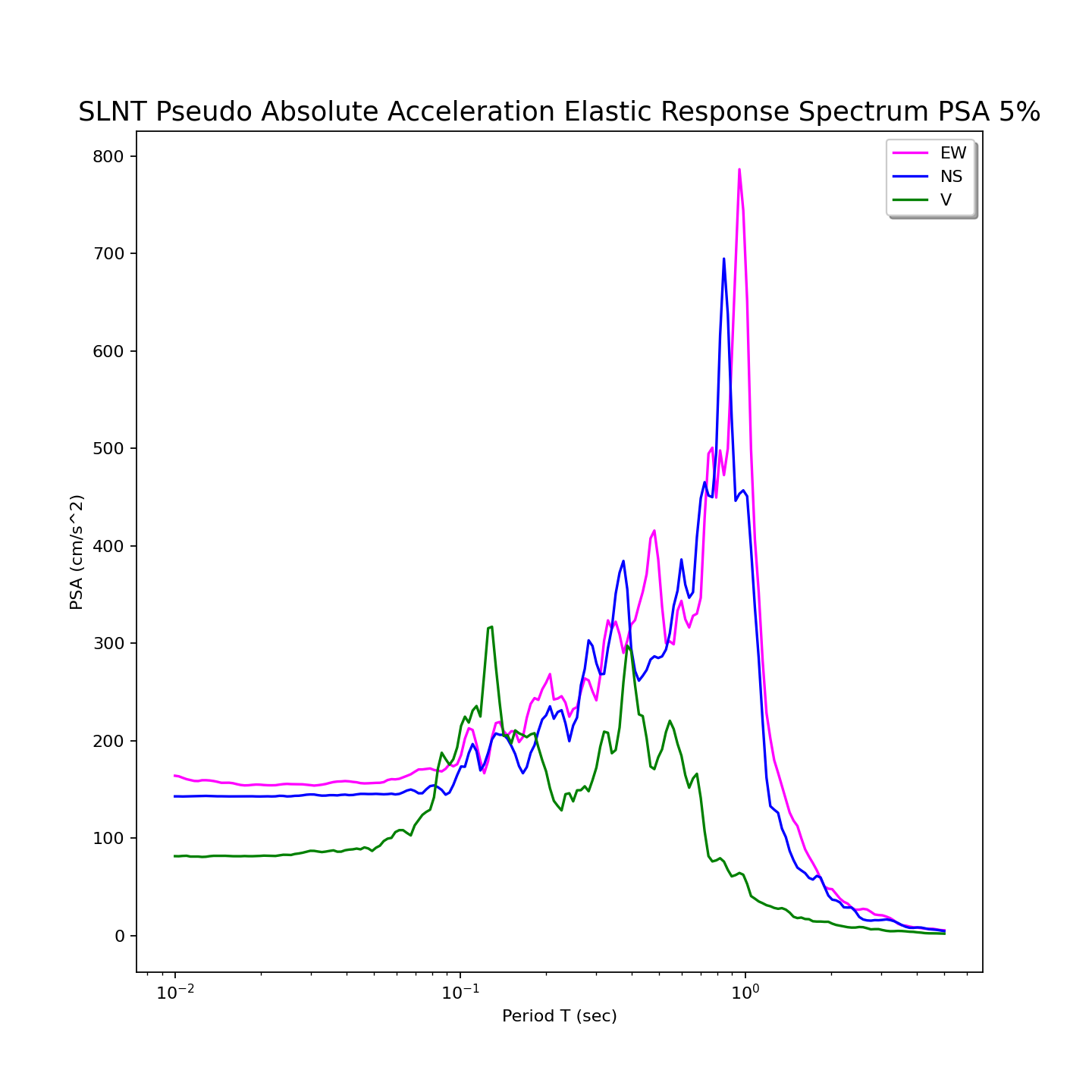

SLNT — Salento, Quindío

Acelerograma: SGC2026pqqmro_SLNT_10.anc · Espectros oficiales SGC (ζ = 5 %)

6.1 Señales depuradas y Espectros de Respuesta obtenidos mediante este análisis

Productos derivados del pipeline del proyecto (procesar_sismo.py): acelerogramas corregidos/filtrados y espectros de respuesta elásticos recalculados (ζ = 5 %, Nigam–Jennings). Figuras en output/figuras/; CSV en output/senales/ y output/espectros/.

Limitaciones de los datos mostrados

Los gráficos y CSV de esta sección reflejan el movimiento en la estación tras el post-proceso indicado. No sustituyen microzonificación ni estudio de sitio local.

Detalle metodológico: docs/metodos_procesamiento_y_espectro.md · Resumen en README.md (§3).

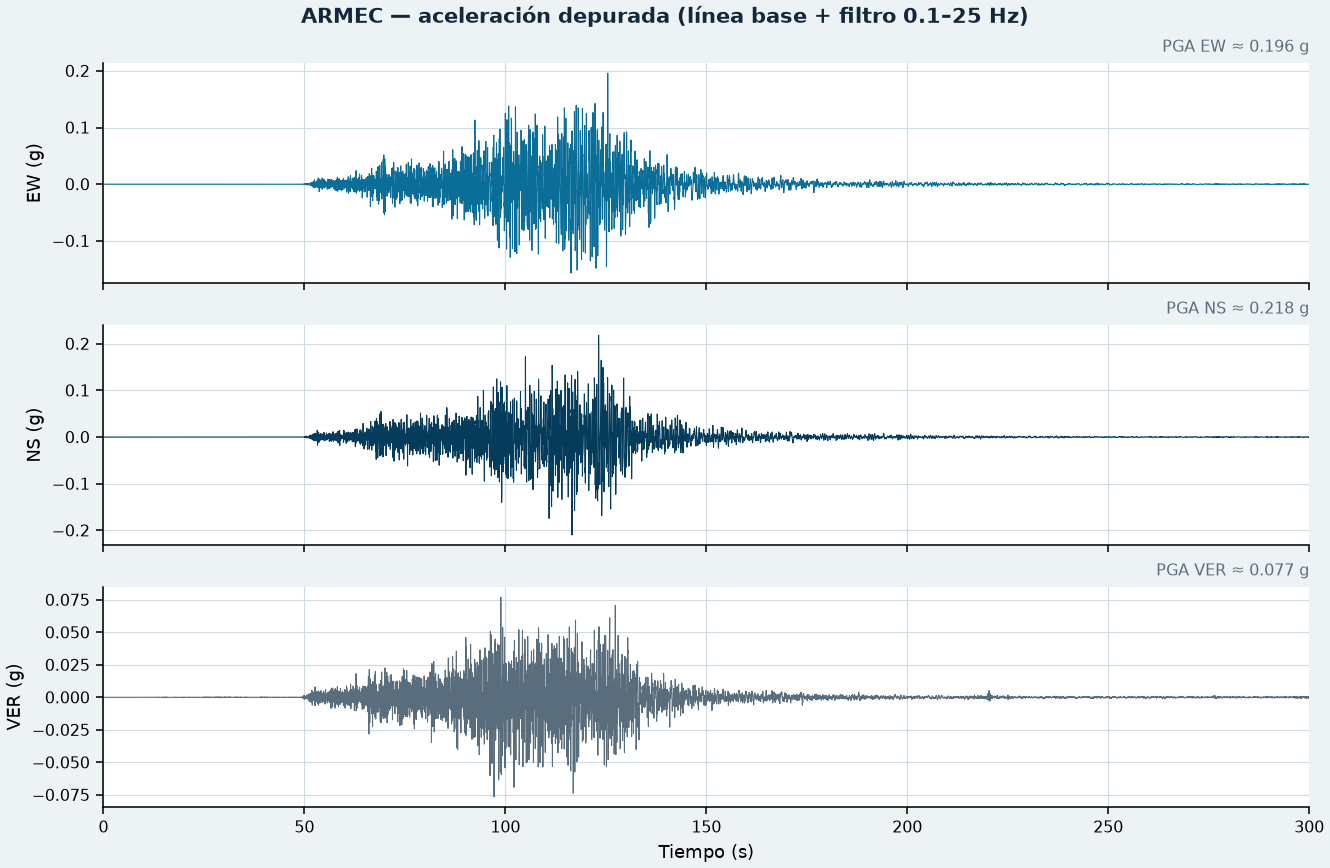

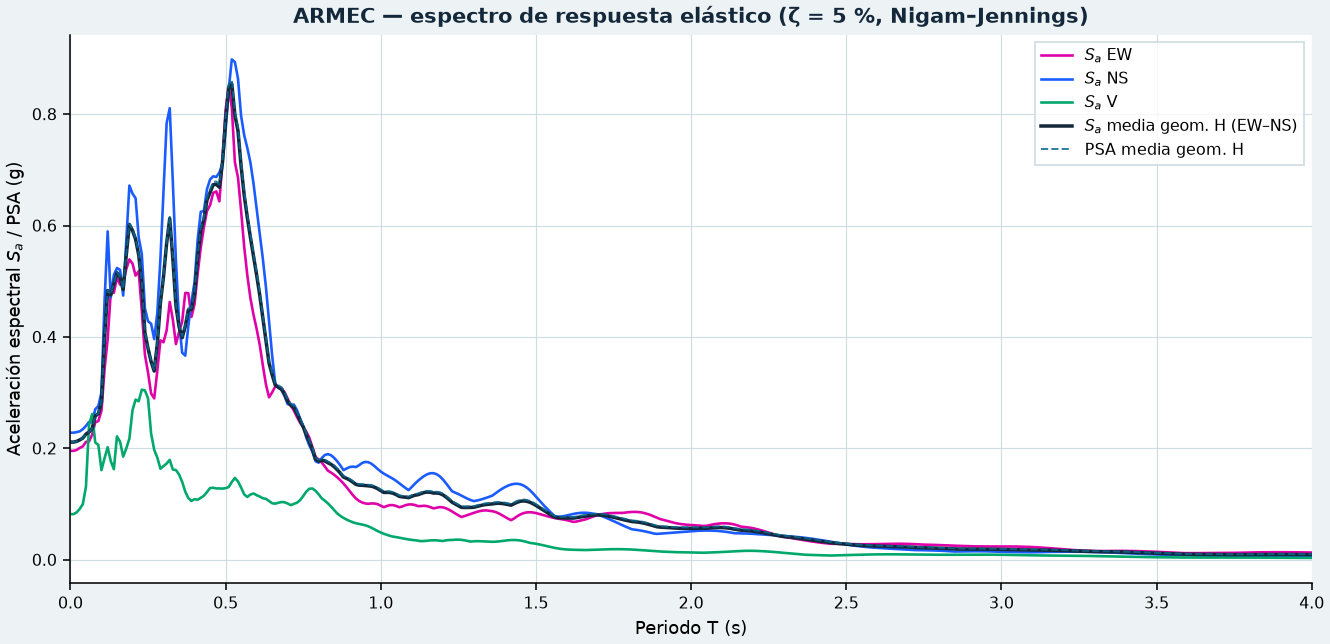

ARMEC — Armenia, Quindío

Señal depurada: ARMEC_aceleracion_ajustada.csv · Espectro elástico (este análisis): ARMEC_espectro_respuesta_elastico.csv

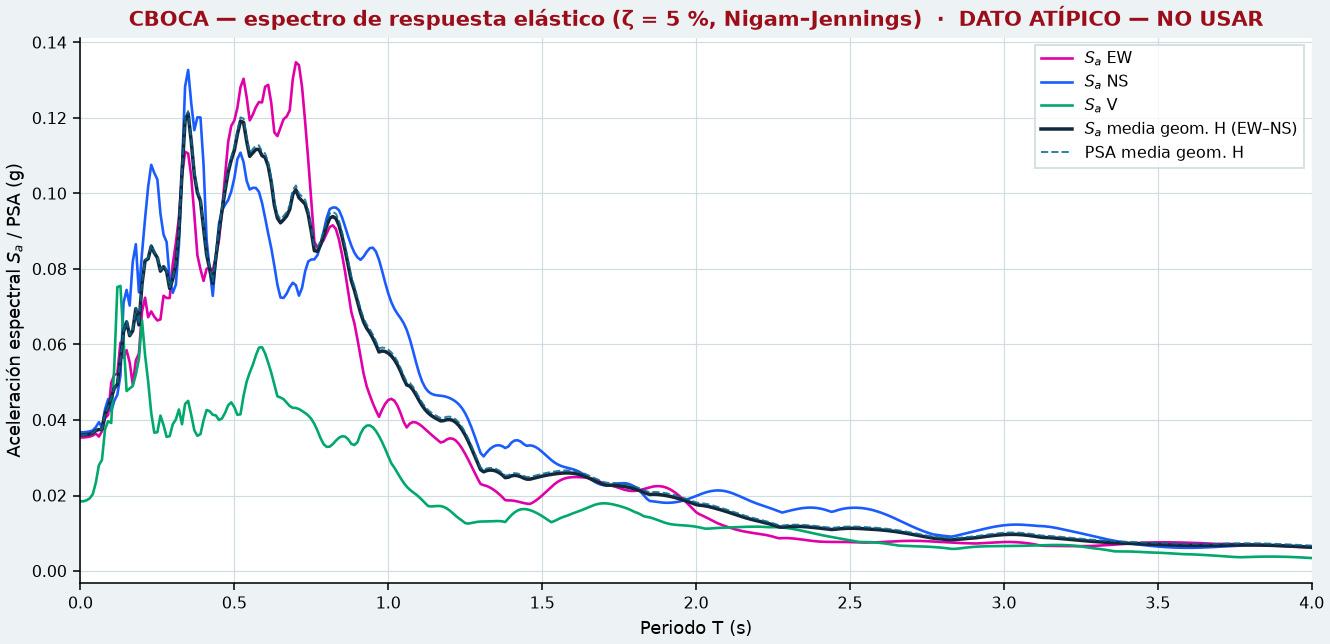

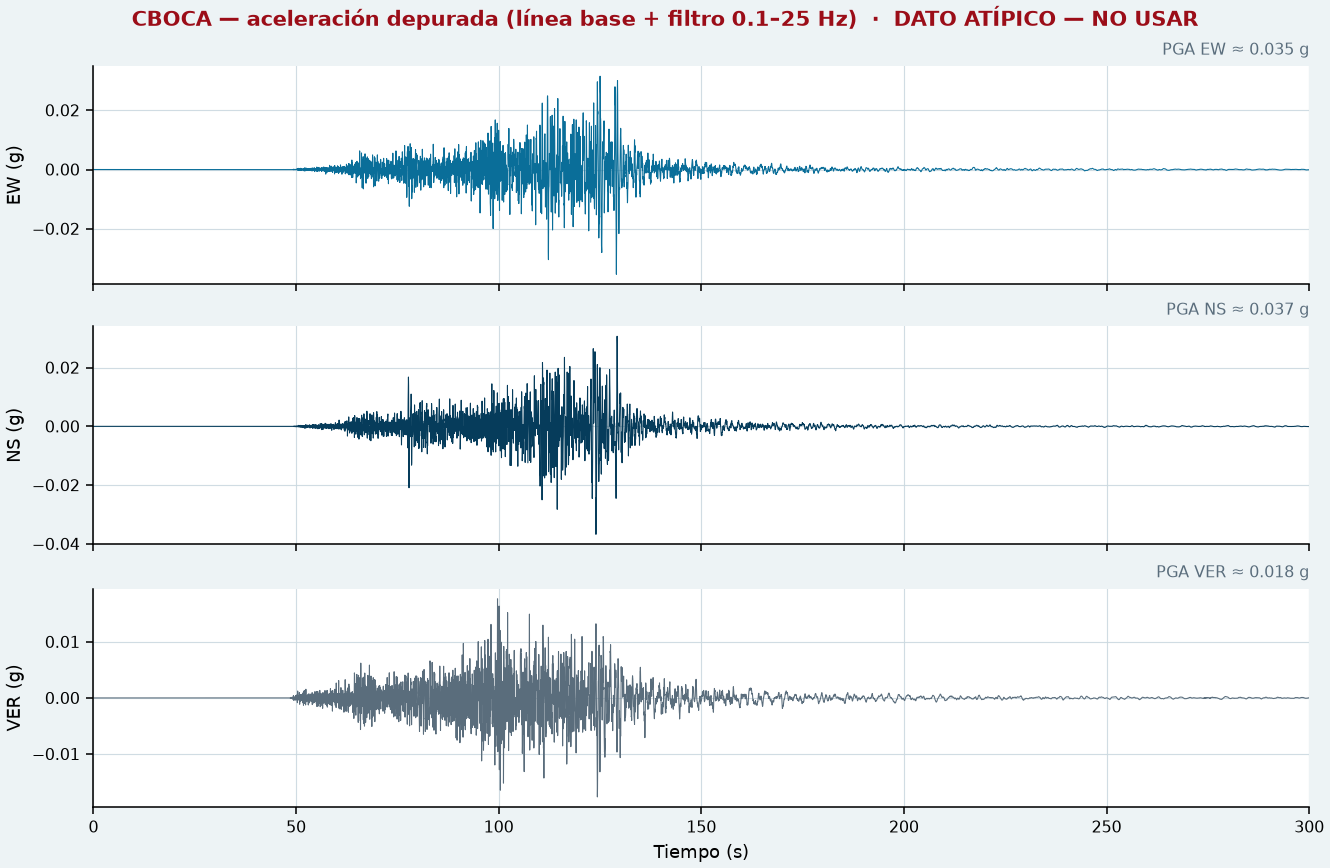

CBOCA — Pereira / Bocatoma, Risaralda — DATO ATÍPICO

Observación de calidad: CBOCA es un dato atípico respecto a la propagación del sismo y a los daños reales en Pereira. La estación podría estar defectuosa. No emplear estas señales ni espectros en análisis estadísticos ni modelaciones detalladas de demanda.

Señal depurada: CBOCA_aceleracion_ajustada.csv · Espectro elástico (este análisis): CBOCA_espectro_respuesta_elastico.csv

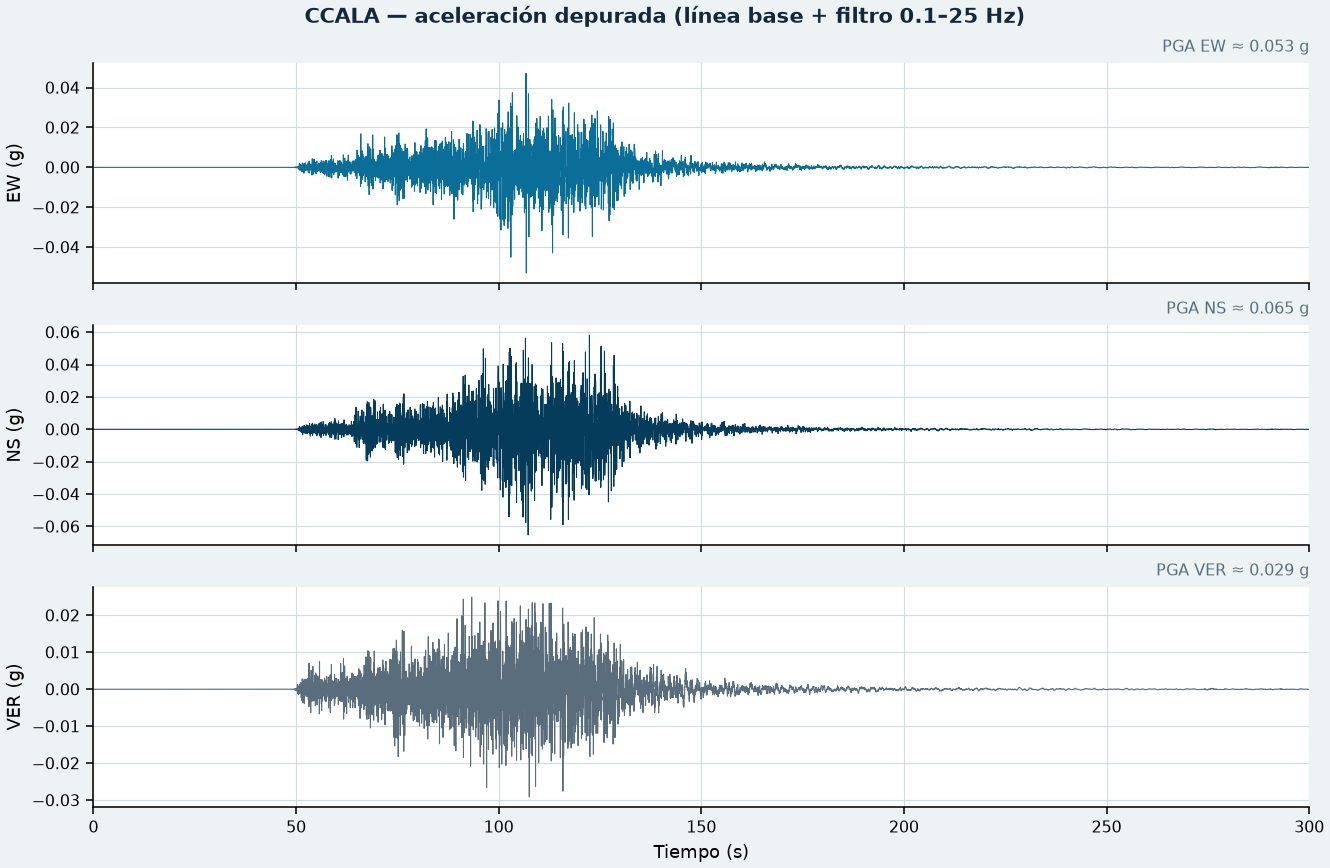

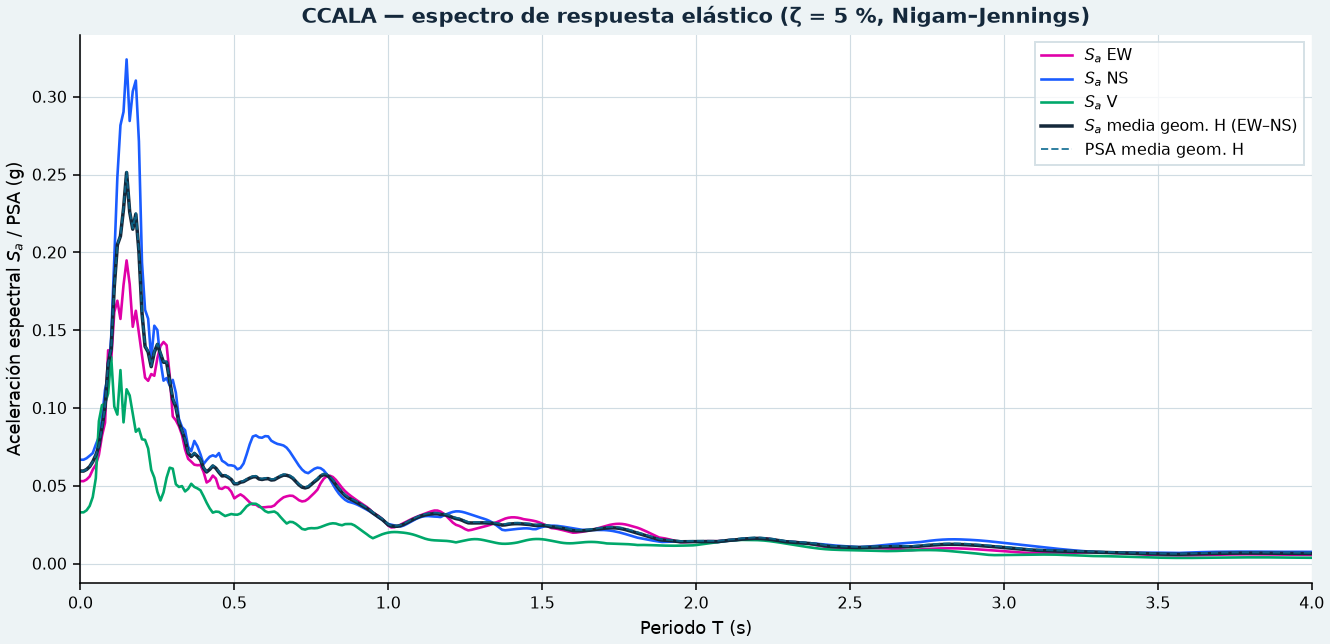

CCALA — Calarcá, Quindío

Señal depurada: CCALA_aceleracion_ajustada.csv · Espectro elástico (este análisis): CCALA_espectro_respuesta_elastico.csv

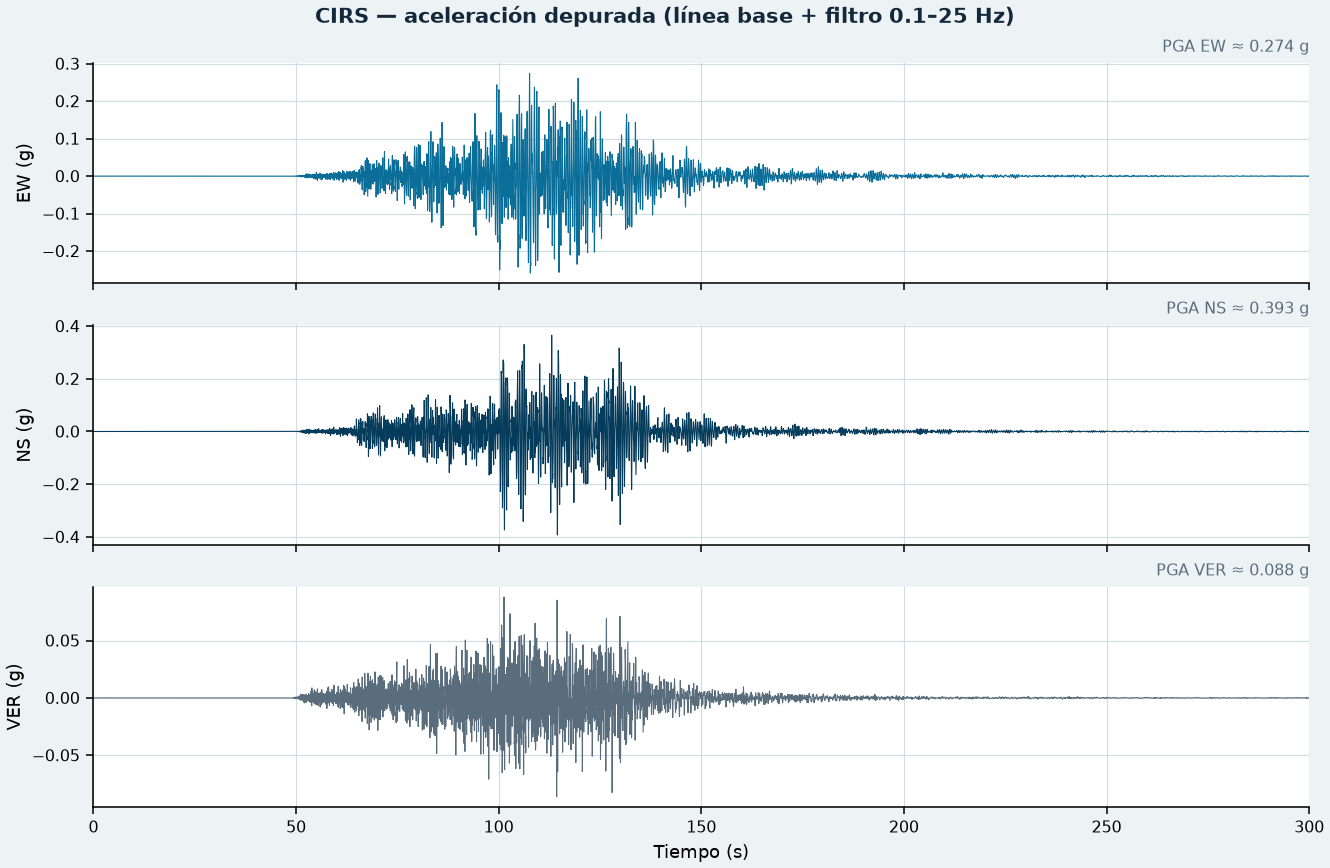

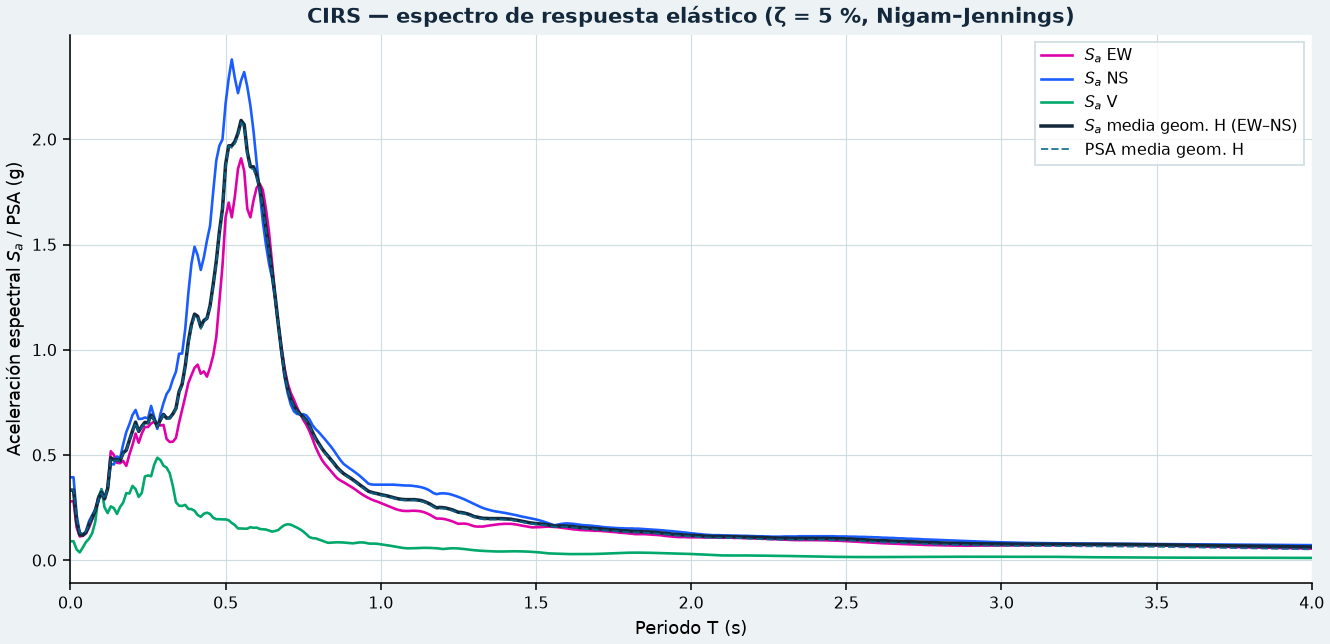

CIRS — Circasia, Quindío

Señal depurada: CIRS_aceleracion_ajustada.csv · Espectro elástico (este análisis): CIRS_espectro_respuesta_elastico.csv

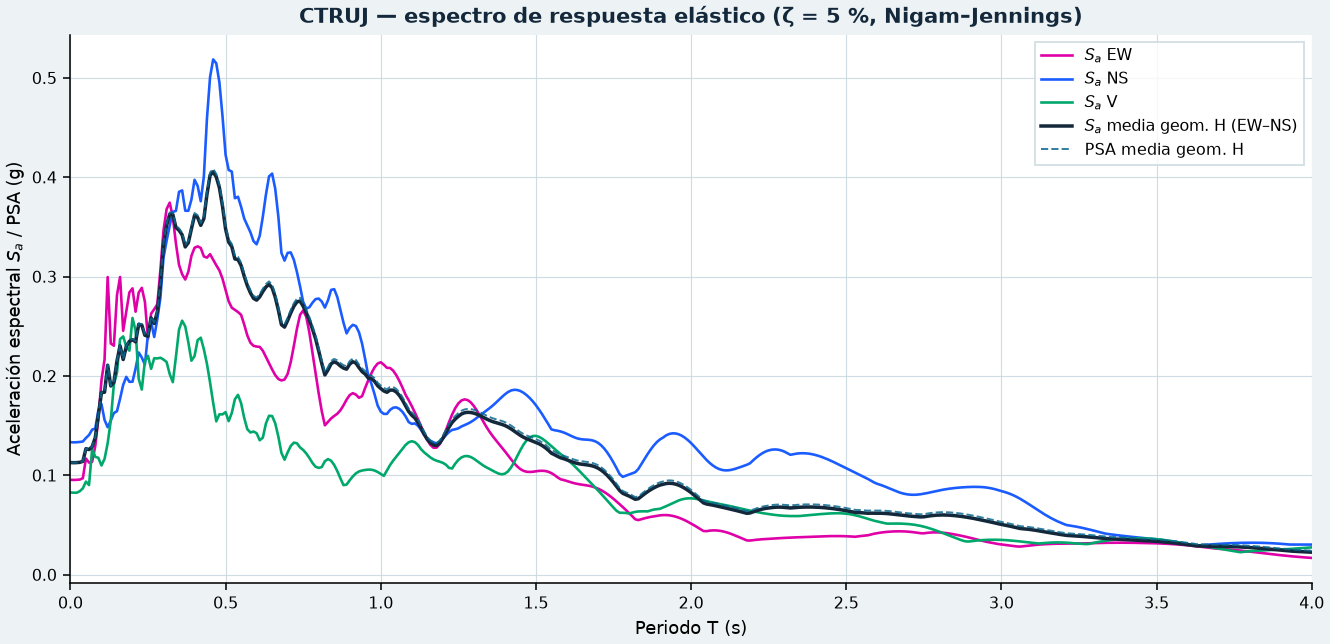

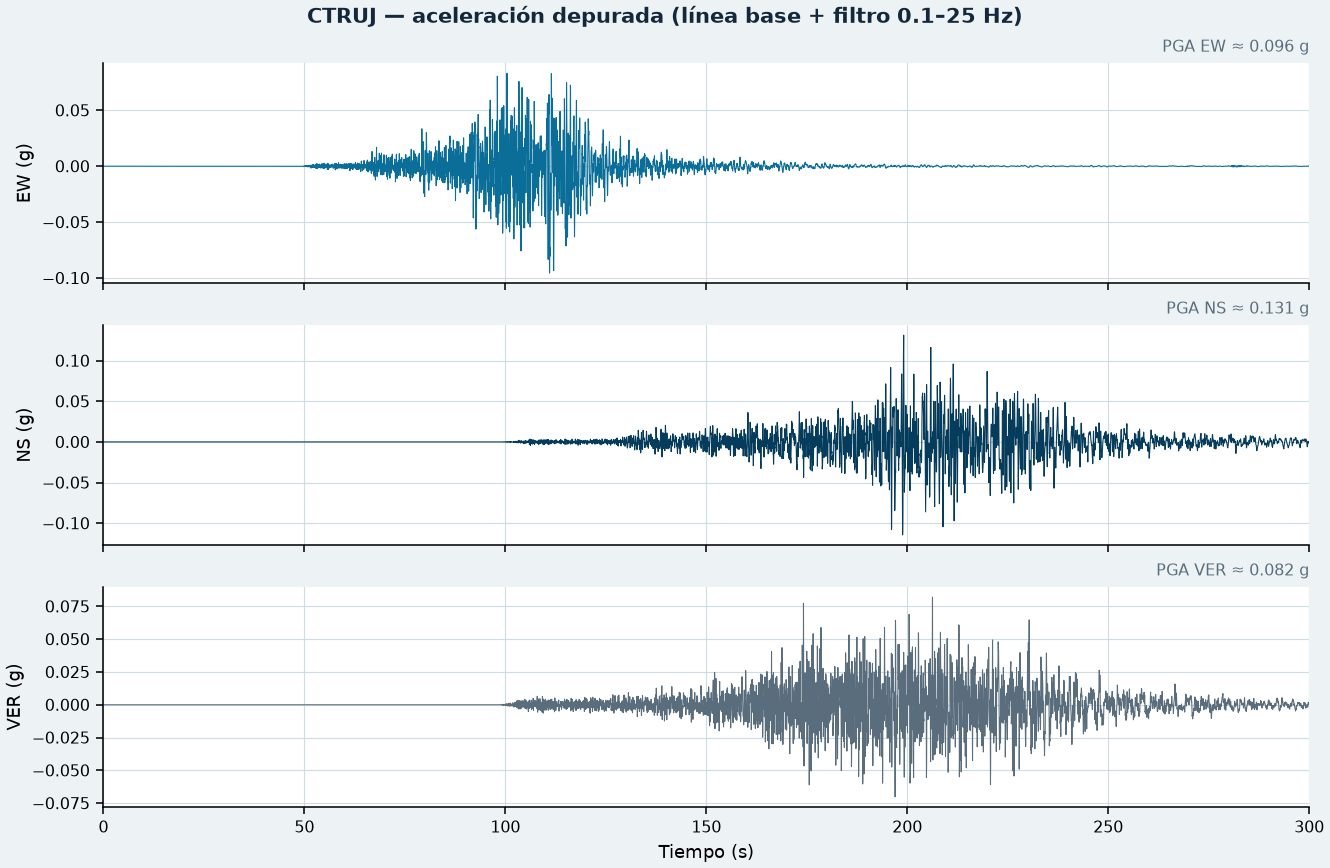

CTRUJ — Trujillo, Valle del Cauca

Señal depurada: CTRUJ_aceleracion_ajustada.csv · Espectro elástico (este análisis): CTRUJ_espectro_respuesta_elastico.csv

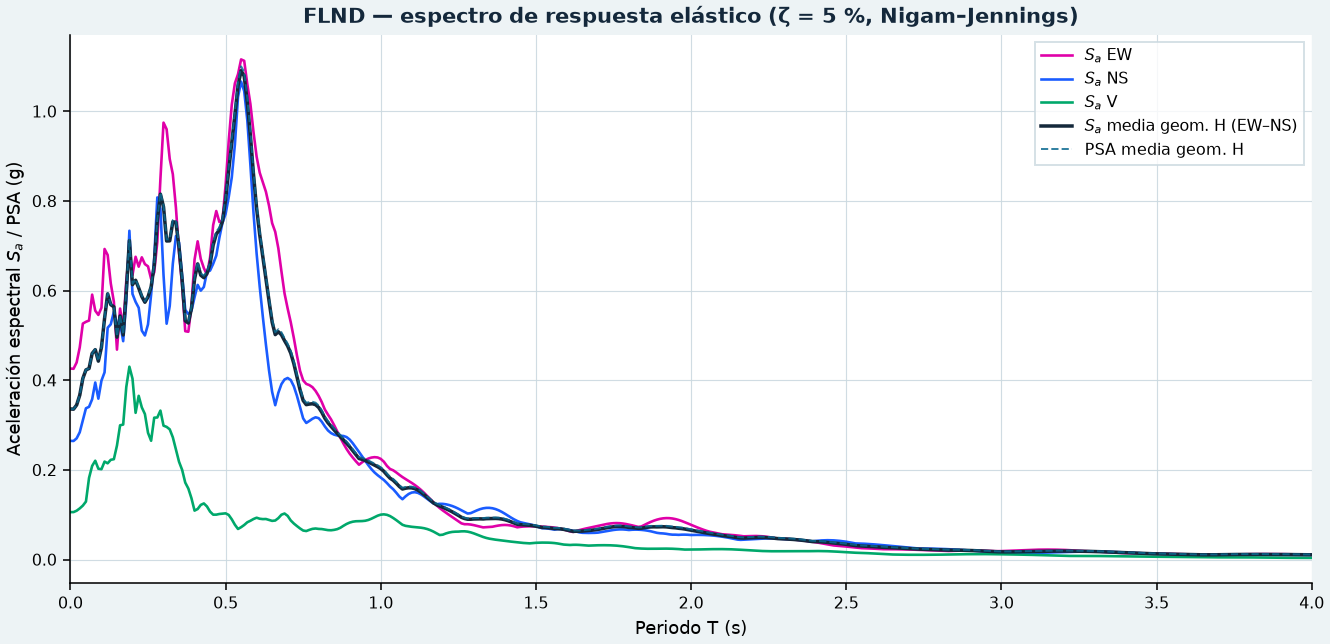

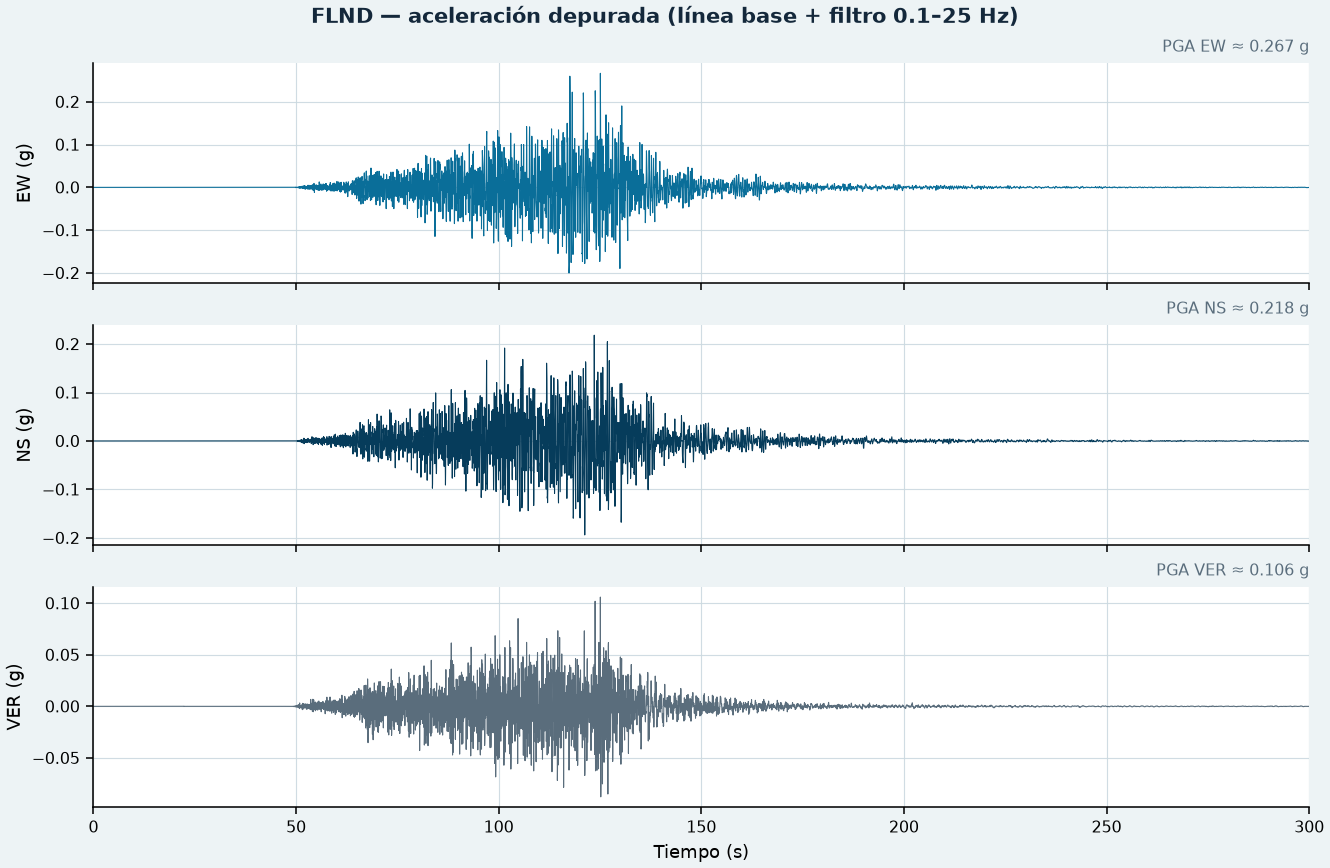

FLND — Filandia, Quindío

Señal depurada: FLND_aceleracion_ajustada.csv · Espectro elástico (este análisis): FLND_espectro_respuesta_elastico.csv

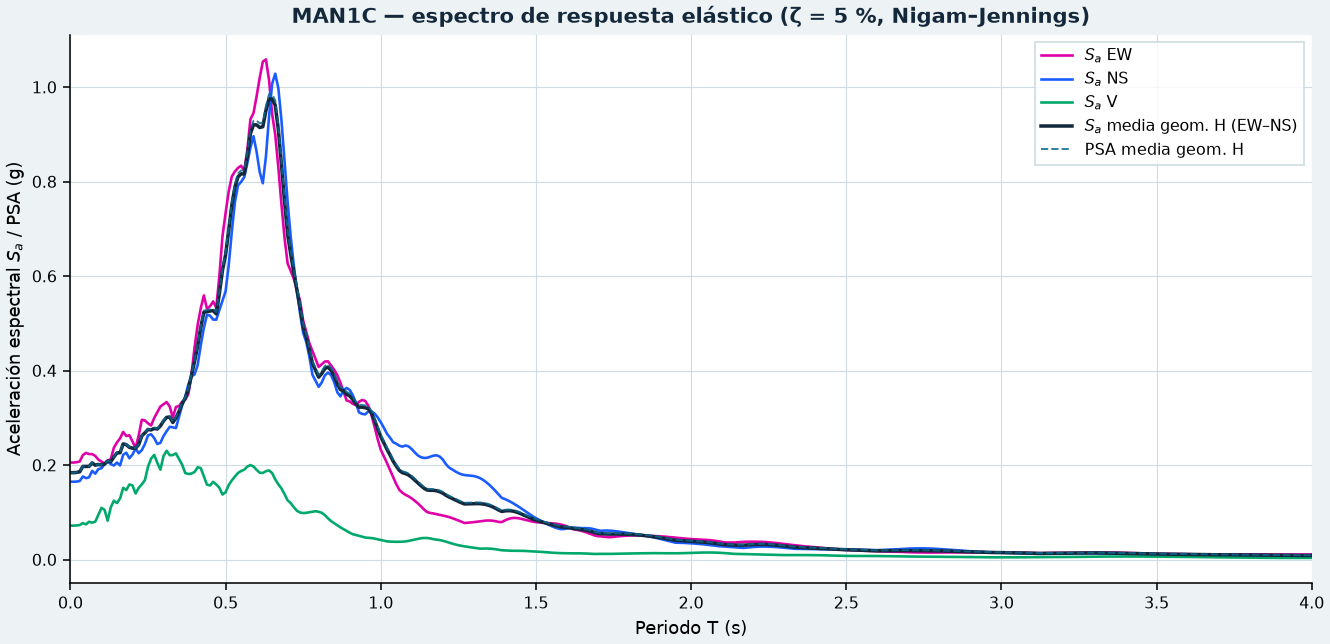

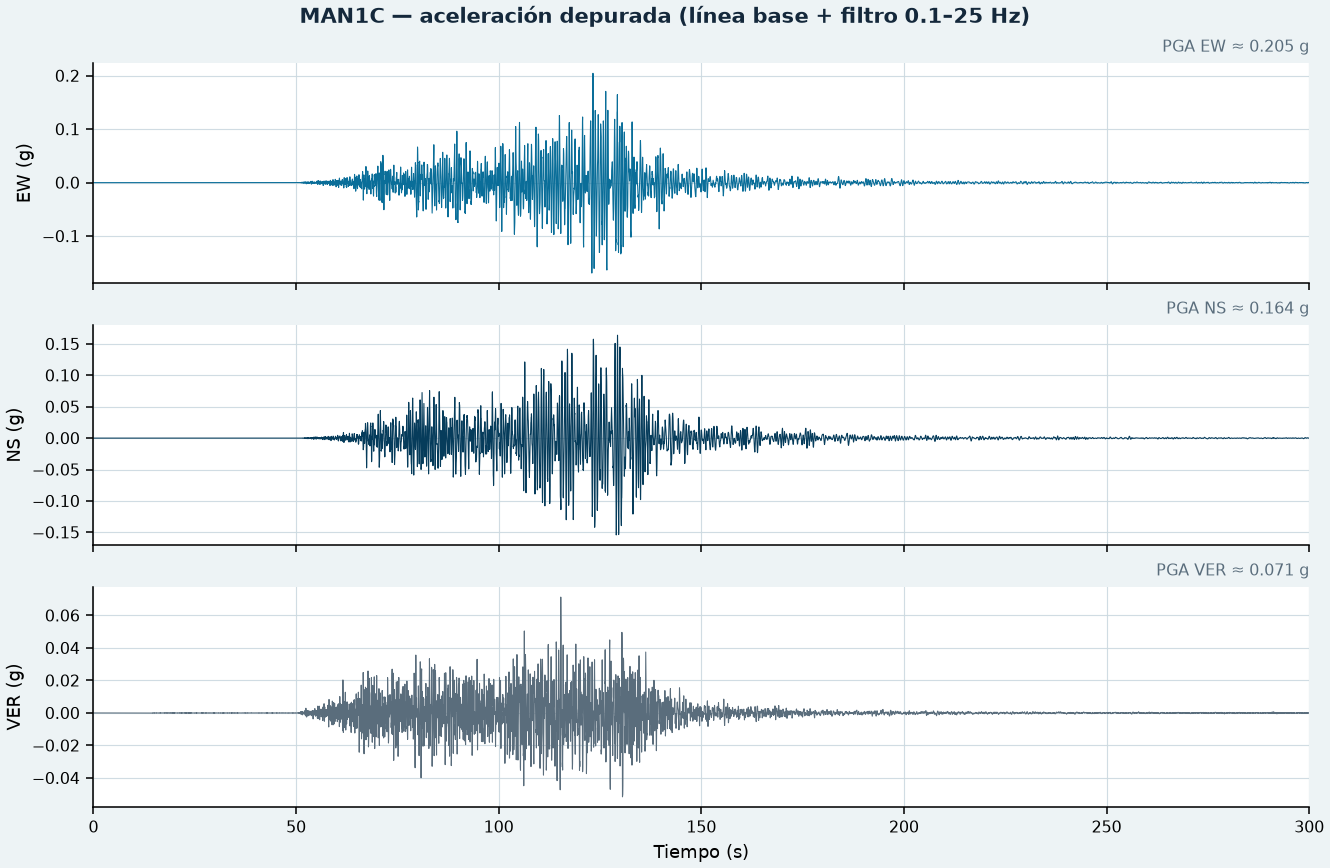

MAN1C — Manizales, Caldas

Señal depurada: MAN1C_aceleracion_ajustada.csv · Espectro elástico (este análisis): MAN1C_espectro_respuesta_elastico.csv

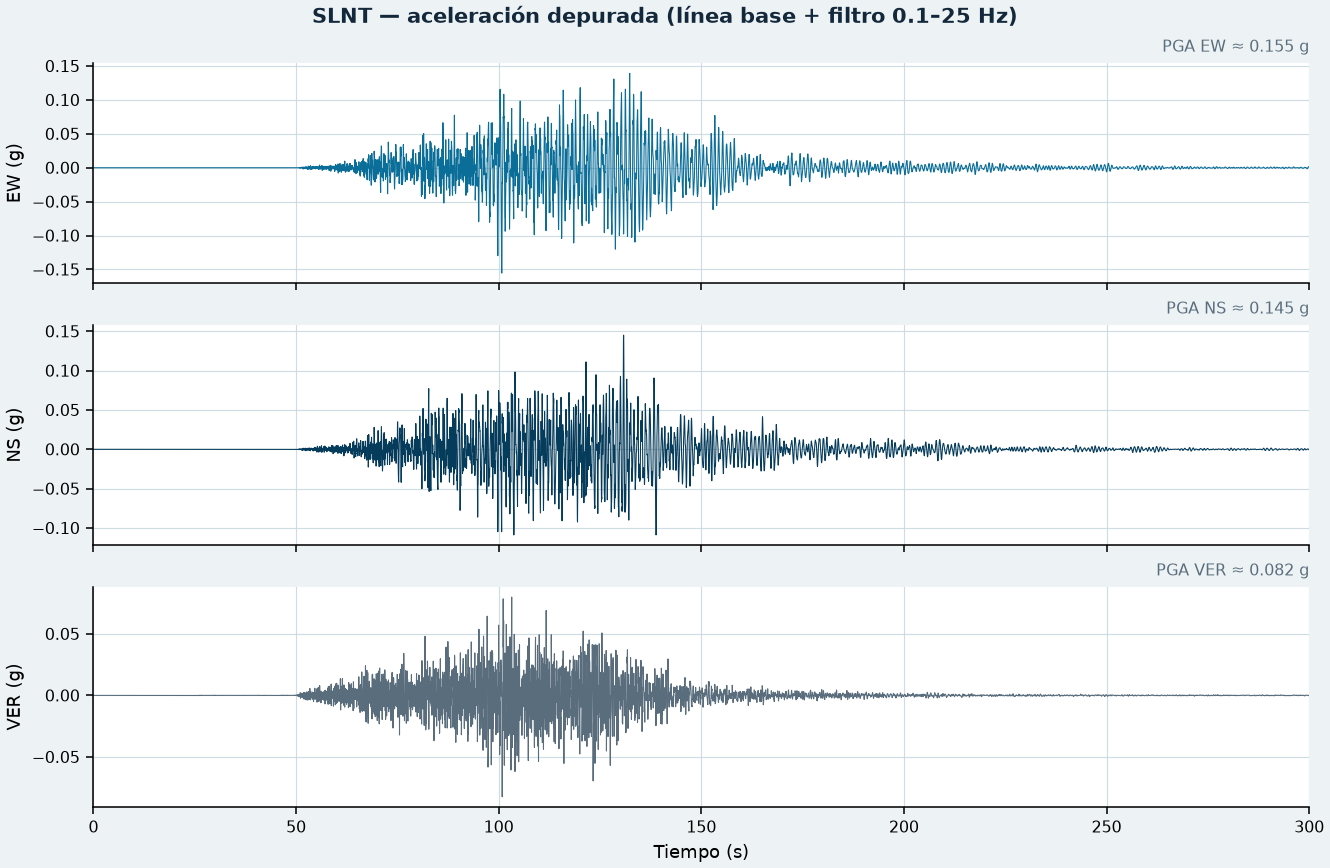

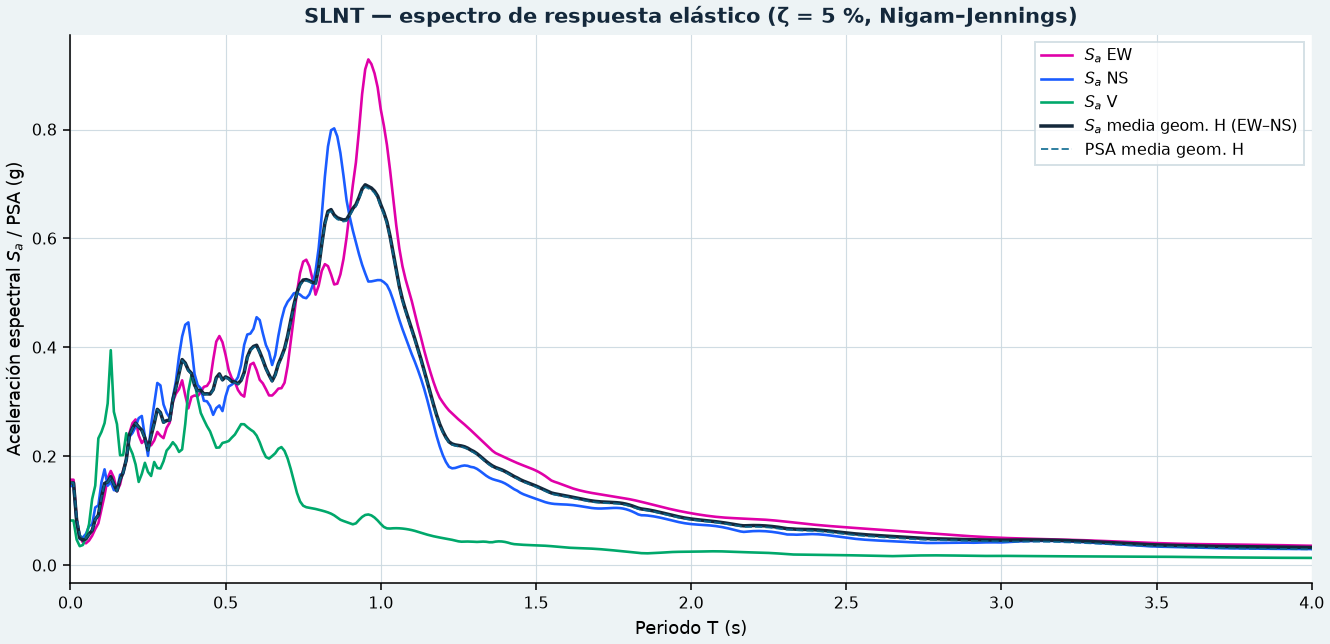

SLNT — Salento, Quindío

Señal depurada: SLNT_aceleracion_ajustada.csv · Espectro elástico (este análisis): SLNT_espectro_respuesta_elastico.csv

7. Herramienta — espectros elásticos de diseño (NSR-10 A.2.6)

Genera el espectro elástico de aceleraciones de diseño y el espectro elástico de desplazamientos (m) de diseño según el numeral A.2.6 de la NSR-10, a partir de Aa, Av del Apéndice A-4, coeficientes Fa/Fv (tablas A.2.4-3 y A.2.4-4), coeficiente de importancia I (A.2.5) y, cuando aplique, Espectro de Microzonificación Sísmica local. Los desplazamientos por sismo se obtienen del espectro de desplazamientos Sd. Opcionalmente se reduce el espectro por el coeficiente de disipación de energía R (fuerzas de diseño del sistema principal) y se superponen espectros del evento SGC2026pqqmro (terremoto de 10 de agosto de 2026).

Base de municipios: Apéndice A-4 (misma fuente que consolidado NSR-10). Microzonificación y PSA SGC: ESPECTROS-SGC-SGC2026pqqmro.xlsx. Requiere abrir el informe mediante un servidor local (fetch de JSON).

El CSV exportado tiene en la primera columna el periodo T_s y en las columnas siguientes las ordenadas elásticas mostradas (Sa en g, Sd en m). CBOCA permanece excluida del modo “todas” por ser dato atípico.

8. Referencias

1. Servicio Geológico Colombiano (SGC). Red Nacional de Acelerógrafos (RNAC). Acelerogramas y espectros del evento SGC2026pqqmro (2026-08-10).
2. SGC. ShakeMap — info.json, grid.xml, stationlist.json, uncertainty.xml.
3. Nigam, N. C. & Jennings, P. C. (1969). Calculation of Response Spectra from Strong-Motion Earthquake Records. BSSA, 59(2), 909–922.
4. Butterworth, S. (1930). On the Theory of Filter Amplifiers. Wireless Engineer.
5. Boore, D. M. Trabajos sobre corrección de línea base y filtrado de acelerogramas.
6. Chopra, A. K. Dynamics of Structures.
7. The ObsPy Development Team. ObsPy: A Python Framework for Seismology.
8. AIS. NSR-10 — Reglamento Colombiano de Construcción Sismo Resistente, Título A (en particular A.2.4–A.2.6, A.2.5, Apéndice A-4).
9. INGEOMINAS / SGC. Microzonificación y respuesta de sitio en el Eje Cafetero.
10. Documentación del proyecto: metodología, amplificación por sitio.
11. Datos tabulares de apoyo: ESPECTROS-SGC-SGC2026pqqmro.xlsx; municipios A-4 en output/data/municipios_nsr10.json.
